Как организовать выпуск канализации

Канализационная сеть любого дома состоит из внешней и внутренней части. Внешняя часть располагается на улице и отводит сточные воды до места их очистки или утилизации. Внутренняя часть системы соединяет все канализационные стоки в один стояк. Для соединения внутренней и внешней канализационных частей применяется выпуск канализации.

Выпуск канализационной трубы из дома

Выпуск канализационной трубы из дома

Что собой представляет выпуск канализации

Выпуск канализации из здания — это система, состоящая из труб и фурнитуры, проложенная в фундаменте дома. Для обустройства выпуска потребуются:

  • трубы, диаметр которых не менее самой большой трубы канализационного стояка;
  • куски труб большего диаметра для монтажа гильз;
  • тройник;
  • отвод;
  • заглушка.
Схема устройства выпуска

Схема устройства выпуска

Для канализационного выпуска чаще всего применяются пластиковые или чугунные трубы, отличающиеся долговечностью.

Требуемые нормы

Чтобы самостоятельно смонтировать канализационный выпуск или выпуск ливневой канализации, потребуется ознакомиться с правилами монтажа и нормами, предусмотренными специализированными документами.

Выпуск канализации (СНиП 2.04.01 — 85) должен быть:

  • обустроен на глубине ниже показателя промерзания грунта. Информацию о глубине промерзания можно найти в описании климатических условий региона проживания. Если это невозможно, то выпуск требуется утеплить любым материалом, предназначенным для этих целей, например, минеральной ватой;
В качестве утеплителя оптимальным материалом является минеральная вата

В качестве утеплителя оптимальным материалом является минеральная вата

  • для обеспечения самотека требуется соблюсти естественный уклон. Достаточно 2 см на каждый погонный метр трубы;
  • выпуск канализации первым делом должен соединяться со смотровым колодцем, расположенным на расстоянии не менее 3 м от дома;
  • если в доме предусмотрен не один выпуск, то минимальное расстояние между выпусками канализации должно составлять 40 см. Обустраивать большое количество выпусков не рекомендуется. Целесообразнее сконструировать внутреннюю часть канализации таким образом, чтобы все сантехнические приборы соединялись в один стояк (в крайнем случае, для больших домов в два).
Смотровой колодец должен располагаться не менее, чем в 3 м от дома

Смотровой колодец должен располагаться не менее, чем в 3 м от дома

Соблюдение всех норм и требований является обязательной частью монтажа канализационных систем как в загородных домах, так и в домах, расположенных в пределах города.

Монтаж выпуска канализации

Устройство выпуска канализации не сложное, поэтому, зная нормы и требования, все работы по его монтажу можно провести самостоятельно.

Процесс монтажа выпуска своими руками

Выпуск канализационной трубы желательно предусмотреть на этапе начального строительства дома. Это позволит максимально облегчить работы по его монтажу и избежать дополнительных отверстий в фундаменте. Если конструкция не была проложена в нужное время, то действовать требуется по следующей схеме:

  1. в фундаменте проделывается отверстие, диаметр которого больше диаметра выпускной трубы на 200 – 250 мм;
  2. по диаметру отверстия укладывается гидроизоляция. Для этого можно использовать, например, битумную мастику;
В качестве гидроизолятора используют битумную мастику

В качестве гидроизолятора используют битумную мастику

  1. в подготовленное отверстие вставляется гильза. Что это такое и для чего она необходима будет рассмотрено далее;
  2. строго перпендикулярно зданию  в гильзу укладывается выводящая труба;
  3. расстояние между гильзой и трубой заделывается монтажной пеной.
Схема правильного обустройства выпуска канализации

Схема правильного обустройства выпуска канализации

Гильзы

Гильза – это часть трубы (чаще всего металлической) с диаметром на 20 – 40 мм больше диаметра выводящей трубы.

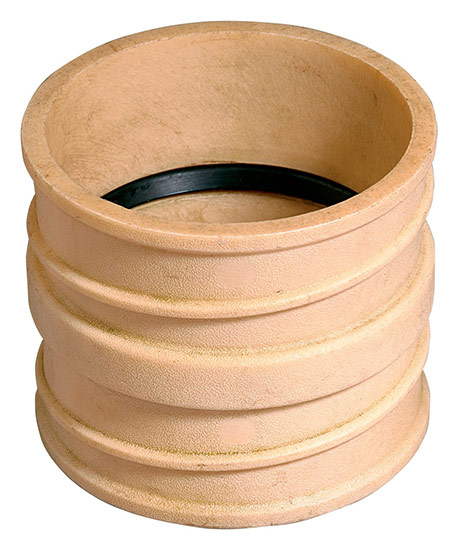

Защитная гильза для трубы

Защитная гильза для трубы

Используется гильза для предотвращения разрушения труб, то есть, она значительно увеличивает долговечность выпуска канализации. Длина гильзы должна быть рассчитана таким образом, чтобы с каждой стороны фундамента здания она выступала на 150мм.

Соединение выводящей трубы с внутренней канализацией

Соединение с канализационным стояком образуется при помощи косого тройника и отвода.

Косой тройник

Косой тройник

Угол отвода выбирается таким образом, чтобы канализационный сток был как можно более пологим. Чаще всего для этого используются отводы 135º. При необходимости можно поставить не один, а несколько отводов.

Отвод 135º

Отвод 135º

Отвод присоединяется к откосу тройника, тем самым, создавая плавность конструкции.

Прямой отсек тройника закрывается заглушкой. В случае необходимости через это отверстие можно провести очистку системы.

Есть варианты установки выпуска без тройника. В этом случае требуется обязательная установка ревизии, позволяющая контролировать состояние труб и в нужное время производить работы по очищению.

Канализационная ревизия

Канализационная ревизия

Плавность канализационного трубопровода придает конструкции дополнительную шумоизоляцию и уберегает ее от возникновения засоров.

Соединение выводящей трубы с наружной канализацией

Укладку труб наручной части канализации рекомендуется производить в направлении от смотрового колодца к выпуску. Такая укладка максимально снижает возможность засорения.

При укладке труб важно:

  • соблюдать угол наклона необходимый для самотека сточных вод;
  • трубу в смотровом колодце установить вровень с внутренним диаметром. Это позволит стекать жидкости постепенно, а не «обрушиваться» на дно колодца потоком, который сможет его размыть;
  • соединительным элементом труб в смотровом колодце является лоток;
  • не забывать об утеплении труб, если они располагаются выше глубины промерзания.

Стыки труб рекомендуется заделывать только после проверки работоспособности системы. Для окончательной заделки стыков можно использовать герметик.

Пример герметика, подходящего для заделки стыков труб

Пример герметика, подходящего для заделки стыков труб

После окончания всех работ выпуск канализации должен выглядеть следующим образом (рисунок ниже).

Схема установки выпуска канализации

Схема установки выпуска канализации

Канализационный выпуск желательно предусмотреть на первоначальной стадии строительства. К его обустройству требуется подходить внимательно, соблюдая все разработанные специалистами нормы и правила. Неточности или ошибки в проведении работ могут привести к возникновению сильного шума при спуске воды, постоянным засорам, образованию неприятного запаха или полной неработоспособности канализационной системы.
