Для комфортного проживания в загородном доме необходимо проведение систем водоснабжения, электроснабжения и канализации. Канализационная сеть частного дома включает в себя внутреннюю часть, проходящую непосредственно в жилых и хозяйственных помещениях и наружную часть, которая соединяет разводку внутри дома с очистными сооружениями. Как обустраивается внутренняя канализация, читайте далее.

Разводка канализационной сети внутри дома

Разводка канализационной сети внутри дома

Подготовка к строительству

Прежде чем приступать к строительству внутреннего канализационного трубопровода в частном доме, необходимо:

  • разработать схему канализационной сети;
  • приобрести материалы, необходимые для строительства;
  • подготовить инструменты, которые потребуются в работе.

Разработка схемы

Схема внутренней части канализационной системы разрабатывается с учетом расположения всех основных элементов, которые необходимо присоединить к канализационному стояку:

  • туалетов;
  • биде;
  • раковин;
  • умывальников;
  • ванны;
  • стиральной машины;
  • посудомоечной машины и так далее.

Основными моментами при разработке проекта являются:

  • расположение центральной канализационной трубы, к которой будет подводиться разводка от сантехнических приборов;
  • расположение фановой трубы, необходимой для вентиляции канализационной сети;
  • необходимость поворотов и сгибов системы.
Общая схема внутренней части канализации

Общая схема внутренней части канализации

Чем компактней будут размещены элементы сети, тем проще разработать схему и соорудить внутреннюю канализацию.

После разработки общей схемы сети можно приступать к выполнению чертежа. Чертеж – это более подробная схема каждого узла канализации с указанием:

  • диаметра и длины необходимых труб;
  • уклона той или части магистрали;
  • фитингов;
  • крепежных элементов.

Чертеж разрабатывается в соответствии с ГОСТ 21.601-79.

Подробная схема – чертеж внутренней канализации

Подробная схема – чертеж внутренней канализации

По чертежу можно произвести точный расчет:

  • длины трубопровода, составляющего внутреннюю часть системы;
  • длины труб для подсоединения отдельных элементов;
  • количество и разновидности фитингов, требуемых для сборки;
  • количество крепежных элементов для фиксации трубопровода.
Разработать чертеж системы можно на миллиметровой бумаге или с использованием компьютерных программ по 3D-моделированию.

Подготовка материалов

Для строительства потребуются:

  • трубы для внутренней канализации. Можно использовать пластиковые (ПВХ), металлопластиковые или металлические трубы, причем для организации канализационного стояка используются трубы диаметром 100 – 110 мм, а для подвода стоков от бытовых и сантехнических приборов – трубы диаметром 50 мм;
  • фитинги (тройники, отводы, соединительные фитинги и так далее в соответствии с чертежом);
Основные составляющие части внутренней канализации

Основные составляющие части внутренней канализации

  • специальные элементы для подключения сантехники и бытовой техники (манжеты, сифоны, гофры, соединительные патрубки и так далее);
Устройства для соединения сантехники с канализационными трубами

Устройства для соединения сантехники с канализационными трубами

  • герметик (эпоксидная смола, самоклеющаяся лента и так далее), монтажная пена;
  • крепежи (хомуты, клипсы, скобы, зажимы и так далее).

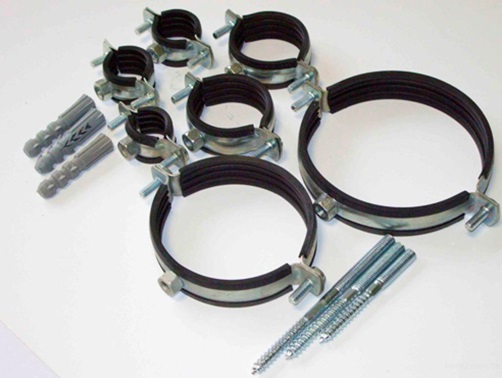

Устройства для фиксации трубопровода

Устройства для фиксации трубопровода

Подготовка инструментов

Для проведения работы своими руками потребуется следующий набор инструментов:

  • труборез или ножовка для резки труб по размерам в соответствии с чертежом;
  • паяльник, если предусмотрена сборка трубопровода методом пайки, или инструменты для нарезания резьбы (плашка, метчик), если сборка трубопровода будет производиться при помощи резьбовых фитингов;
  • строительный уровень. Когда обустраивается как напорная канализация (с использованием насоса, перекачивающего воду), так и безнапорная (самотечная) канализация, при ее прокладке необходимо соблюдать определенный уклон, регламентирующийся СНИП 2.04.01-85;
  • дрель и шуруповерт для установки крепежных элементов системы и фиксации труб.

Проведение и испытание канализационной сети

Строительство трубопровода и присоединение элементов

После проведения подготовительного этапа можно непосредственно осуществлять монтаж внутренней канализационной системы загородного дома, который производится по следующей схеме:

  1. в местах прохождения канализационных труб наносится разметка согласно проекту (чертежу) с учетом необходимого уклона. При разметке отмечаются места расположения сантехнических приборов и дополнительного оборудования, раструбы канализационной сети и иные основные элементы системы;
  2. дополнительная разметка наносится для сооружения канализационного стояка. Определяются места расположения крепежных элементов, фасонные части (ревизия, тройники и так далее), места прохождения стояка через перекрытия;
Нанесение разметки для канализационного стояка

Нанесение разметки для канализационного стояка

  1. просверливаются или пробуриваются отверстия для прохода труб через стены и потолки. В каждом проходе устанавливается специальная гильза, фиксируемая при помощи монтажной пены. Диаметр гильзы должен быть несколько больше диаметра прокладываемой трубы;
Схема обустройства прохода трубы через перекрытия

Схема обустройства прохода трубы через перекрытия

В целях сокращения расходов на строительство канализации гильзу можно заменить отрезом пластиковой трубы, подходящей по диаметру.
  1. устанавливаются хомуты или иные приспособления для крепления труб;
  2. производится прокладка и фиксация канализационного стояка. На каждом этаже жилого дома монтаж должен начинаться с установки крестовины, которая располагается на минимальном расстоянии от пола (но не касается его). Крестовина необходима для разводки труб по этажу. К крестовине далее присоединяются ревизия и трубы определенной чертежом длины. Все места соединений труб герметизируются;
Фиксация трубы к стене хомутом

Фиксация трубы к стене хомутом

Чтобы упростить работу по сборке стояка для внутренней канализации, можно предварительно собрать систему в горизонтальном положении (без фиксации труб между собой). Это позволит правильно произвести обрезку и фиксацию на месте.
  1. в подвальном помещении прокладываются трубы для соединения стояка (нескольких стояков) с наружной частью канализационной системы. При обустройстве выхода трубы из дома также необходимо установить специальную гильзу;

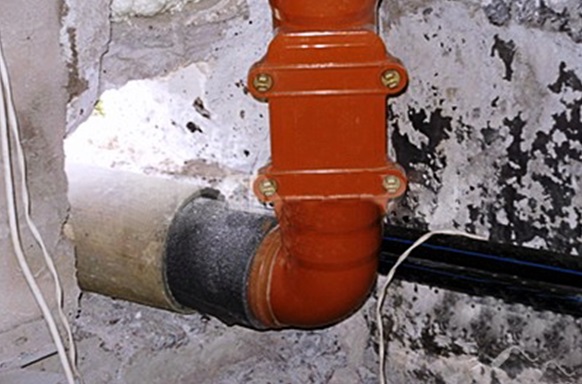

Вывод канализации из дома

Вывод канализации из дома

  1. на чердаке обустраивается выход фановой трубы специальным устройством для прохождения кровли. Схема правильной установки устройства прилагается при покупке;

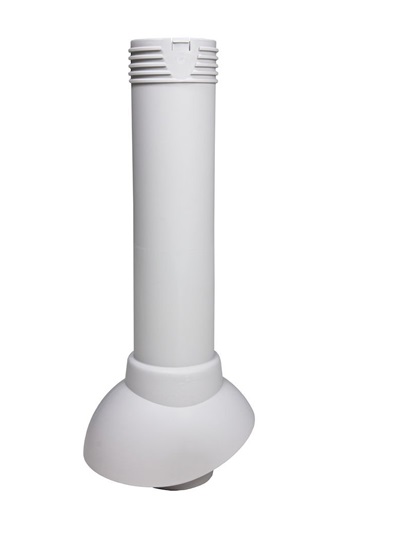

Устройство для вывода фановой трубы на крышу

Устройство для вывода фановой трубы на крышу

  1. производится разводка труб на каждом этаже дома для подключения сантехники. При проводке не следует забывать об уровне необходимого уклона и предварительной установке элементов фиксации;

Прокладка труб для подключения сантехники

Разводку необходимо вести строго от стояка до сантехнического оборудования, а не в обратном порядке, так как можно ошибиться с размерностью труб.
  1. если на отельном этаже предполагается большое расстояние от центрального стояка до оборудования, то в обязательном порядке устанавливается вакуумный клапан, препятствующий образованию в жилых помещениях неприятного запаха;
  2. подключается сантехническое оборудование. Неиспользованные отводы перекрываются заглушками.
Подключение сантехники к канализационным трубам

Подключение сантехники к канализационным трубам

Общие правила выбора труб и обустройства внутренней канализации представлены на видео.

Испытание системы

После монтажа и проверки надежности крепления необходимо произвести испытание системы. Для этого в течение 10 минут подается вода из всех подключенных приборов. Если в течение указанного времени протечек не обнаружено и вода плавно поступает в септик или иное очистное сооружение, то канализационную систему можно вводить в эксплуатацию.

При обнаружении протечки тестируется каждое устройство в отдельности, устраняются выявленные недостатки и проводятся повторные испытания.

Чтобы канализационная система прослужила длительное время, необходимо соблюдать все правила эксплуатации и периодически производить осмотр и прочистку основных узлов.
