Как установить и подключить погружной насос своими руками

Погружной насос является одним их главных приспособлений для подачи в дом воды. Оборудование подбирается исходя из потребностей пользователя и параметров источника водоснабжения. Установка погружного насоса может производиться профессионалами и самостоятельно. Как смонтировать оборудование своими силами, расскажет эта статья.

Устройства для подъема воды

Устройства для подъема воды

Типы погружных насосов

По назначению все погружные насосы можно разделить на три больших типа:

  1. скважинные. Оборудование способно поднимать воду с большой глубины и передавать ее на большие расстояния;
Устройство, способное поднимать воду с большой глубины

Устройство, способное поднимать воду с большой глубины

  1. колодезные. Погружные насосы, предназначенные для установки в колодец, отличаются более низкой мощностью, что влияет на выдаваемый устройством напор и производительность. Яркими представителями колодезных насосов являются устройства типа Малыш и Ручеек;
Устройство для подъема жидкости с малой глубины

Устройство для подъема жидкости с малой глубины

  1. дренажные. Используются для откачки загрязненной воды из бассейнов, подвалов, дренажных колодцев.

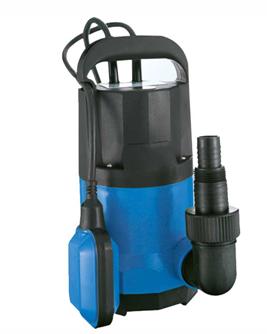

Устройство, способное откачивать загрязненную воду

Устройство, способное откачивать загрязненную воду

Установка погружного насоса самостоятельно

Монтаж погружного насоса зависит от типа оборудования в зависимости от места его будущего размещения.

Установка насоса в колодец

Чтобы установить погружной насос в колодец для обеспечения загородного дома питьевой водой, надо:

  1. проложить водопровод, который будет соединять оборудование в колодце с сантехническими изделиями, расположенными внутри строения;
Укладка водопроводных труб от колодца к дому

Укладка водопроводных труб от колодца к дому

Глубина залегания водопроводных труб должна быть более глубины промерзания почвы в регионе.
  1. подвести к колодцу питающий электрический кабель, с помощью которого будет произведено подключение погружного насоса. Провод можно проложить по поверхности земли в специализированном защитном рукаве или совместно с водопроводными трубами. В последнем случае кабель будет меньше подвержен техническим повреждениям;
Подведение питающего кабеля в земле

Подведение питающего кабеля в земле

  1. на верхнем кольце колодца прикрепить кронштейн для удержания насоса. Если глубина источника водоснабжения более 20 – 30 м, то для удобства извлечения насоса можно сделать специальную металлическую опалубку. Для меньших глубин подойдет простейший кронштейн, к которому насос будет закреплен металлическим тросом;
Простейшее приспособление для фиксации насоса

Простейшее приспособление для фиксации насоса

  1. насос соединяется с водопроводной системой;
Если оборудование не укомплектовано обратным клапаном, предотвращающим прохождение жидкости в обратном направлении, то устройство рекомендуется смонтировать дополнительно.
  1. подключается электроснабжение. Кабель желательно прикрепить к трубам, расположенным внутри колодца изоляционной лентой. Это позволит избежать каких-либо повреждений, способных вывести насос из строя;
Соединение оборудования с водопроводом и электропитанием

Соединение оборудования с водопроводом и электропитанием

  1. подготовленная система опускается в колодец до необходимо уровня и фиксируется на удерживающем устройстве;

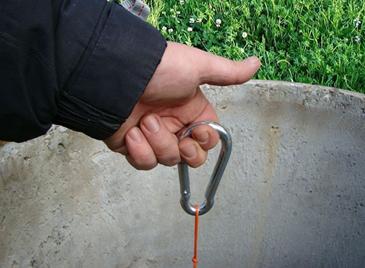

Карабин, прикрепленный к кронштейну, удерживает устройство на заданном уровне

Карабин, прикрепленный к кронштейну, удерживает устройство на заданном уровне

Первый запуск насоса следует контролировать. При этом проверяется корректность работы устройства и герметичность всех соединений.

Установка насоса в скважину

Насос в скважину устанавливается по принципу, аналогичному монтажу насоса для колодца:

  1. на первом этапе производится разводка водопроводных труб к скважине и кранам потребления;
  2. производится обвязка насоса. К оборудованию прикрепляется водоотводящий трубопровод и кабель электропитания. Схема подключения погружного насоса должна быть в комплекте с устройством;
Скважинный насос также не рекомендуется эксплуатировать без обратного клапана, который устанавливается на насос до подключения водопровода.
  1. все провода и трубы фиксируются изоляционной лентой для исключения повреждений и запутывания;

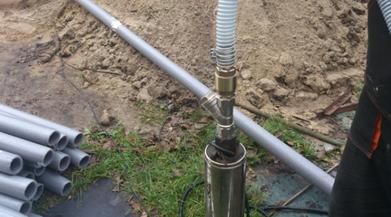

Оборудование, готовое к погружению в скважину

Оборудование, готовое к погружению в скважину

  1. подготовленная конструкция опускается в скважину до определенного уровня;
  2. насос фиксируется на оголовке.
Устройство для фиксации насоса и предотвращения засорения скважины

Устройство для фиксации насоса и предотвращения засорения скважины

Оголовок скважины является не только удерживающим устройством для насоса, но и защищает источник водоснабжения от попадания различных предметов, листьев, иного мусора. Оголовок также является связующим звеном между насосом и системой водоснабжения дома.
  1. к оголовку подключается система водоотведения.

Проверяется корректность выполнения работ и введение устройства в эксплуатацию. Если при установке или подключении оборудования возникли проблемы, то можно получить консультацию у профессионалов о том, как подключить погружной насос правильно. Для этого рекомендуется обратиться к изготовителю оборудования.

Подробнее с процессом монтажа насоса в скважину можно познакомиться, посмотрев видео.

Подключение гидроаккумулятора

При желании к насосу можно подключить гидроаккумулятор. Подключение погружного насоса к гидроаккумулятору позволит:

  • продлить срок службы насоса. В гидроаккумуляторе создается запас воды. При включении сантехнического изделия вода, в первую очередь, расходуется из бака и только при достижении критического уровня жидкости включается насос. Одноразовое включение насоса удовлетворяет потребности пользователей и заново наполняет бак. Таким образом, при использовании гидроаакумулятора снижается периодичность включений насосного оборудования, что приводит к увеличению периода эксплуатации;
  • уменьшить количество перепадов давления из-за использования нескольких кранов одновременно;
  • предохранить систему водоснабжения от гидравлических ударов, которые могут случаться при включении насоса.

Схема подключения гидроаккумулятора к погружному насосу представлена на рисунке:

Как правильно произвести сборку насоса с дополнительным аккумулятором

Как правильно произвести сборку насоса с дополнительным аккумулятором

Гидроаккумулятор невозможно установить без реле давления, которое срабатывает при достижении в баке маленького уровня жидкости.

Установить насос в колодец или скважину достаточно просто. Главное — правильно подобрать оборудование и заранее подготовить все дополнительные материалы в виде соединительных фитингов, обратного клапана, дополнительных электропроводов и так далее.
