Какие выбрать и как проложить трубы в земле

Неотъемлемой частью инфраструктуры любого частного домовладения являются водопровод и канализация, подводимые к жилищу посредством труб, идущих под землей. При этом сегодня к подземной прокладке трубопровода предъявляются высокие требования по долговечности, сопоставимые со сроком эксплуатации самого дома. Чтобы указанные системы коммуникаций служили долго и исправно, необходимо выбрать качественные трубы для прокладки в земле, а затем правильно их уложить. Как это сделать своими силами, расскажет наша статья.

Канализационные трубы легко поддаются монтажу на участке своими руками

Канализационные трубы легко поддаются монтажу на участке своими руками

Выбор и прокладка труб водопровода

Для подземного водопровода наиболее привлекательным решением на сегодняшний день являются трубы из полиэтилена низкого давления (ПНД). Они достаточно прочны, обладают стойкостью к перепадам температуры и не оказывают влияния на качественный состав воды. Кроме того, они дешевле практически всех аналогов, примерно сопоставимых по параметрам, и очень долговечны. Недостатком ПНД труб при этом служит лишь относительно высокий коэффициент теплового расширения.

Как подобрать ПНД трубу для подземной прокладки

Выбор полиэтиленовых труб осуществляют, опираясь на следующие рекомендации:

  • Для водопровода лучше использовать трубу марки не ниже PN10. Такое изделие рассчитано на рабочее давление в системе до 10 атмосфер, что в большинстве случаев подходит для взаимодействия с центральной водопроводной системой. Такая труба легко справится также с кратковременными пиковыми нагрузками до 15 атмосфер.
Узнать диаметр, а также некоторые эксплуатационные характеристики ПНД трубы вы сможете по маркировке

Узнать диаметр, а также некоторые эксплуатационные характеристики ПНД трубы вы сможете по маркировке

  • Подбирать диаметр следует, руководствуясь значением длины водопровода. Так, для короткой магистрали длиной до 15м подойдут трубы диаметром не менее 20мм. Для средних (в 30м) и трубопроводов большой протяженности (свыше 30м) потребуется использование 25мм и 32мм труб соответственно.
  • Приобретать трубы необходимо также с оглядкой на фитинги, которые будут применены в процессе прокладки. Лучше отдавать предпочтение трубным изделиям и фасонным частям одного и того же производителя.

Монтаж водопроводной трубы в земле

Место и направление, а также глубина пролегания трубопровода выбираются согласно плану-схеме, прилагаемой к архитекторскому проекту дома. При этом домовладелец должен проконтролировать, чтобы глубина пролегания магистрали была ниже расчетного уровня промерзания грунта для данного региона. Если это не так, проектом должно быть предусмотрено утепление или кабельный обогрев подземного участка водопровода, иначе будет риск его промерзания и невозможности эксплуатации, а также возможного выхода из строя.

Самый простой и недорогой способ прокладки труб под землей – траншейный. Он предполагает ручную или машинную выемку грунта для создания траншеи, в которой впоследствии и будет проложен трубопровод.

После рытья траншеи ее дно выравнивают и по необходимости, в зависимости от типа грунта на участке, делают песчаную или гравийную подушку, которую тщательно трамбуют. Это особенно целесообразно при наличии торчащих со дна острых камней, способных повредить трубу. Дно траншеи должно быть ровным и утрамбованным, чтобы исключить просадку трубы (особенно неравномерную) после обратной засыпки грунта.

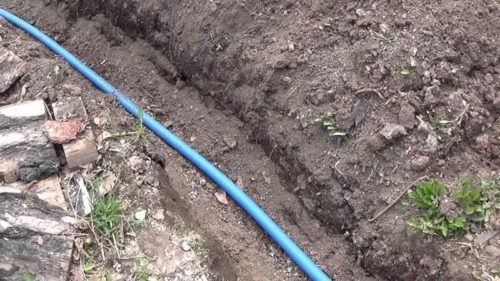

Траншея для монтажа ПНД трубы должна быть достаточно глубокой и ровной

Траншея для монтажа ПНД трубы должна быть достаточно глубокой и ровной

Оптимальным вариантом при монтаже водопроводной трубы ПНД считается ее установка в один кусок (без стыков и соединений), когда один ее конец соединяется с центральной водопроводной системой, а другой – с внутренней.

Если же подобный способ невозможен, потребуется выполнить соединение отрезков труб, что несколько замедлит монтаж, сделает его более трудоемким, а также возможно негативно повлияет на общую долговечность трубопровода, если будут иметь место некачественно выполненные соединения.

Соединяют ПНД трубы одним из следующих способов:

    1. Сварным – посредством сварки встык или электромуфтовой сварки. Данный способ более трудозатратен и дорог, однако позволяет добиться надежности в месте соединения, сравнимой с телом самой трубы.
    2. При помощи разъемных соединений. Разъемные соединения могут быть следующими:
      • муфтовыми;
      • фланцевыми;
      • выполненными посредством компрессионных фитингов.

Соединения разъемного типа более просты в реализации, особенно если монтаж выполняется своими руками. Однако остаются вопросы к их долговечности, особенно в сравнении со сварными.

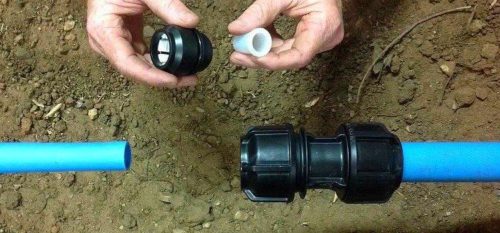

Компрессионный фитинг ¬– самый простой способ соединения ПНД труб, однако не очень долговечный

Компрессионный фитинг – самый простой способ соединения ПНД труб, однако не очень долговечный

После прокладки и соединения наружной трубы с центральным водопроводом выполняют пробный пуск и, если в новой системе нет протечек, переходят к обратной засыпке грунта в траншею и окончанию работ.

Выбор и прокладка канализационной трубы в земле

В целом прокладка внешних труб канализации мало чем отличается от монтажа наружного водопровода. Тем не менее, некоторые отличия есть как в выборе материала для магистрали, так и в ее установке.

Так, наиболее приемлемым выбором здесь считаются раструбные трубы из поливинилхлорида или просто ПВХ. При этом наиболее распространенными для прокладки под землей являются изделия диаметром 110см. Именно в пользу данного типа труб склоняется большинство частных домовладельцев по причине их практичности, долговечности и дешевизны.

Оранжевая канализационная труба – наиболее частое решение при прокладке подземных трубопроводов

Оранжевая канализационная труба – наиболее частое решение при прокладке подземных трубопроводов

Поскольку уже многие годы повсеместно используется самотечный принцип действия канализационных систем, монтаж трубопровода канализации необходимо проводить с упором на требования, предъявляемым к таким системам.

Как и в случае с водопроводом, наружную сточную трубу чаще всего прокладывают траншейным способом по возможности ниже порога промерзания, при этом земельные работы по формированию траншеи выполняют с более высокими требованиями:

  • Поскольку ПВХ трубы не настолько прочны в сравнении с ПНД, просадки грунта под ними в процессе эксплуатации могут привести к более фатальным последствиям. По этой причине выровненная и тщательно утрамбованная песчаная подушка на дне траншеи является здесь необходимостью.
  • Для обеспечения правильной работы самотечной канализации требуется выдерживание нужного уклона в сторону тока нечистот, который для трубопровода диаметром 110см составляет 2см на погонный метр. Формирование траншеи и песчаной подушки должно проводиться с учетом данного условия.

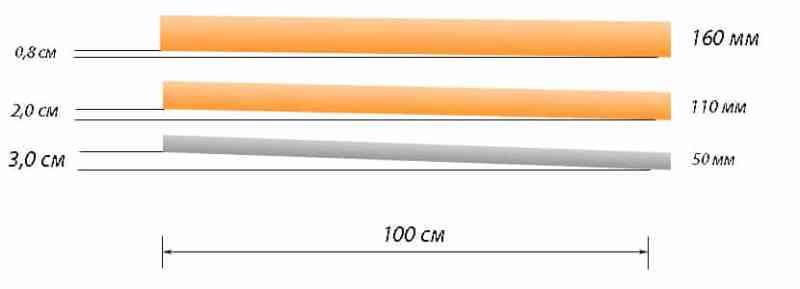

Уклон трубы для обеспечения самотека выбирают исходя из ее диаметра

Уклон трубы для обеспечения самотека выбирают исходя из ее диаметра

В остальном же монтаж и соединение канализационных труб с раструбом достаточно просты и неприхотливы.

 Выбирая канализационную трубу для прокладки под землей, учитывайте условия ее эксплуатации. Например, для монтажа под дорогой или стоянкой транспорта потребуется выбрать более прочное толстостенное изделие, способное выдержать тяжесть как грунта, так и движущихся по нему объектов.

Итак, мы выяснили, какие трубы рационально использовать при прокладке наружного водопровода и канализации, описали порядок ведения работ по их монтажу и имеющиеся нюансы. Надеемся, что придерживаясь наших советов, вы сможете создать систему коммуникаций вашего дома, способную прослужить не один десяток лет.
