Из чего состоит и что собой представляет наружная бытовая канализационная сеть

Наружные сети канализации располагаются за пределами жилых помещений. Система предназначена для отвода сточных вод и их дальнейшей очистки. Монтаж наружной канализационной системе жестко регламентируется нормативными актами – СНиПами.

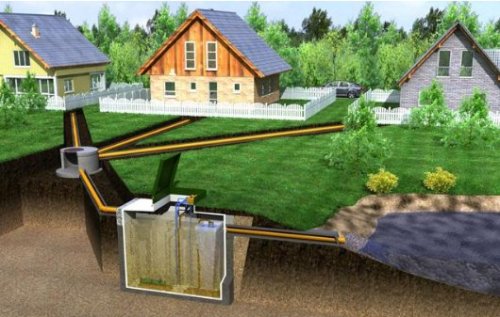

Наружная бытовая канализация

Наружная бытовая канализация

Классификация наружных канализационных сетей

Наружные канализационные сети в зависимости от способа их организации подразделяются на несколько видов:

  • системы, где раздельно и к разным коллекторам транспортируются бытовые сточные воды, и дождевые или талые воды называются раздельными;
  • сети, где дождевые воды и бытовые стоки транспортируются раздельно, но поступают в общий коллектор, носят название полураздельных;
  • системы без разделения вод на бытовые и дождевые называются общесплавными.

Самой эффективной, с точки зрения экологии, является раздельная канализационная система. Такую же канализацию целесообразнее монтировать для бытовых нужд на приусадебном участке.

Основные элементы наружных канализационных сетей

Наружная канализационная сеть является сложной конструкцией. Как правило, в ее состав входят:

  • металлические или полиэтиленовые трубопроводы различных диаметров, предназначенные для прохода жидкости;

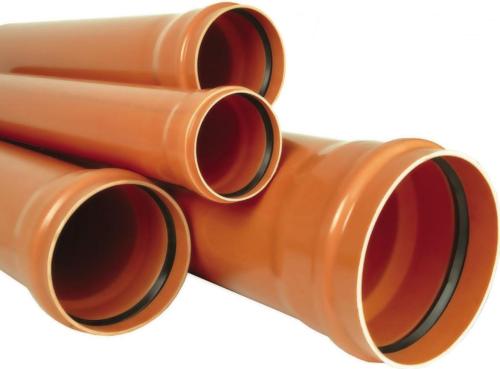

Канализационные трубы

Канализационные трубы

  • колодцы разного назначения: для просмотра, для поворота системы, для обустройства перепада по уровню. В большинстве случаев для устройств применяется железобетон, но могут быть использованы и прочные пластмассы;

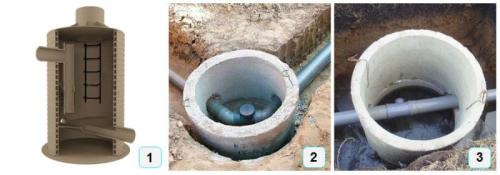

Колодцы различного назначения: 1- перепадный; 2 – поворотный; 3 – смотровой

Колодцы различного назначения: 1- перепадный; 2 – поворотный; 3 – смотровой

  • коллекторы, представляющие из себя трубы большого диаметра в которые поступают воды из сети ливневой канализации или бытовых систем;
  • специализированные насосные станции. Устанавливаются в местах, где невозможно оборудовать прохождение жидкости самотеком;

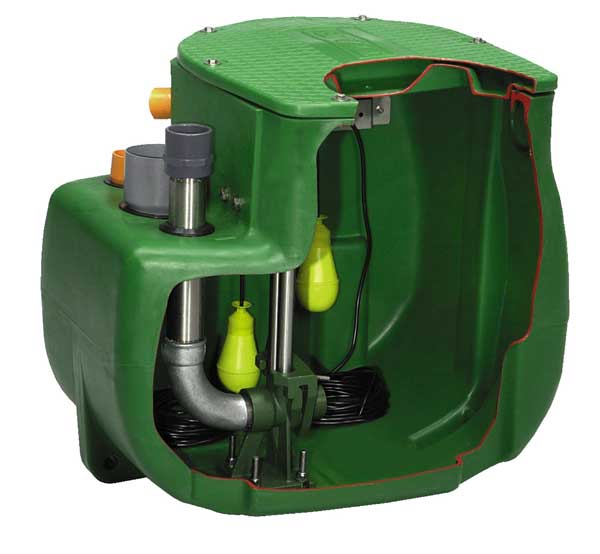

Насосные станции устанавливают в местах, где движение стоков самотеком невозможно

Насосные станции устанавливают в местах, где движение стоков самотеком невозможно

Локальное очистное сооружение

Локальное очистное сооружение

  • выпуски вод во внешние сети канализации или в водоемы, например, пруды.
Выпуск очищенной воды

Выпуск очищенной воды

Монтаж бытовой наружной канализации своими руками

Монтируется канализация: наружные сети и сооружения достаточно просто, если придерживаться основных правил:

  • траншеи, выкапываемые для прокладки канализационных труб, должны содержать достаточный для самотека жидкости уклон. Если не соблюсти эти нормы, то потребуется дополнительно устанавливать насосные станции, что усложнить работу и негативно скажется на стоимости системы.
  • перед монтажом трубопровода устанавливается необходимое оборудование: системы локальной очистки, предусмотренные проектом колодцы.
  • на длительном прямом участке трубопровода расстояние от одного колодца до другого должно быть не менее 15 – 18 метров.
  • начинать монтаж трубопровода удобнее с последней выпускающей трубы.
  • соединять трубы целесообразнее сваркой в раструб.

При соблюдении вышеперечисленных правил, канализационная система будет безупречно работать длительное время.

Проект канализации

Как и многие другие виды строительных работ, монтаж наружной канализационной сети начинается с проекта. Лучше всего такую работу доверить специалистам, но можно разработать и самостоятельно.

Пример организации бытовой канализации

Пример организации бытовой канализации

На первом этапе проектирования необходимо установить, куда в дальнейшем будет поступать сточная вода. Это могут быть:

  • централизованная наружная канализационная сеть. Чтобы подключиться к этой системе, необходимо провести работу по сбору установленной законодательством документации. Такое подключение считается наилучшим;
  • специальный герметичный накопитель сточных вод. Такая система периодически подвергается очистке машинами, поэтому устанавливать бак желательно ближе к забору и проезжей части для удобства подъезда техники;
  • сооружения локальной очистки для дальнейшего использования воды, например, для полива огорода или для сброса очищенных вод в ближайший водоем.

На следующем этапе надо изучить климатические условия местности, в которой предполагается разместить наружную канализацию:

  • выяснить глубину промерзания земли, от которой зависит глубина прокладки сети. Если отсутствует возможность заложить трубы и сооружения ниже промерзающего слоя, то потребуется приобрести специальный утеплитель для труб, например, стекловата.

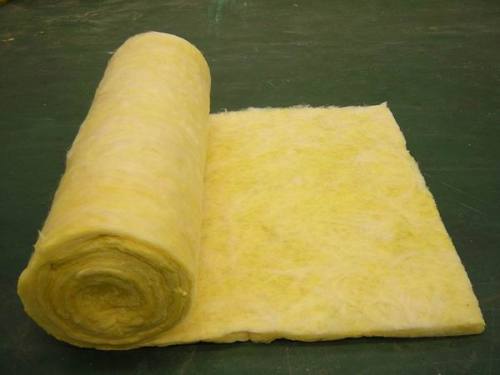

Наиболее популярным утеплителем является стекловата

Наиболее популярным утеплителем является стекловата

  • обследовать рельеф местности. Можно ли на участке установить самотечную канализацию или в обязательном порядке потребуется применение насосных станций.
  • узнать тип грунта и уровень залегания подземных вод. Если воды расположены близко к поверхности, то возможность заложить трубы, ниже глубины промерзания полностью исключается. Тип грунта влияет на слой защитной подушки труб, которую сооружают из песка. Если на участке тяжелые почвы, то и защитный слой должен быть больше.

На последнем этапе рассчитываются некоторые показатели необходимые для корректной работы канализационной сети:

  • количество сточных вод. Предполагается, что для одного человека в сутки требуется около 200 литров воды.
  • уклон прокладки трубопровода. По требованиям СНиПа для труб, диаметр которых не более 200 мм достаточно сделать уклон в 2 см на каждые 2 м трубопровода.
  • необходимый объем септика для автономной канализации. Средний курс обеззараживания сточных вод происходит в течении 3 дней.

Проектирование наружной канализации целесообразнее доверить специалистам. В крайнем случае, проводить работы по проектированию можно самостоятельно четко придерживаясь рекомендаций.

Монтаж канализации

Смонтировать канализацию несколько проще, чем ее спроектировать. Эти работы можно проделать самостоятельно. Для этого:

  1. выкапываются траншеи для трубопроводов и предусмотренных сооружений. Минимальный запас по габаритам должен составлять не менее 20 см, что необходимо для удобства укладки сети.

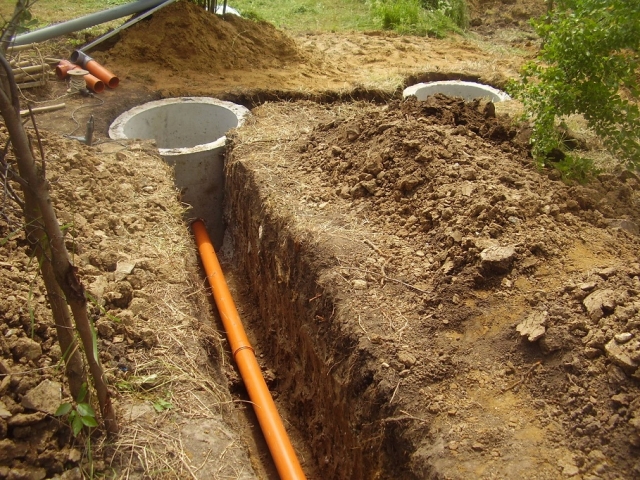

Выкапывается траншея

Выкапывается траншея

  1. на дно всех траншей укладывается слой песка.
  2. устанавливаются сооружения: насосы, очистные сооружения, колодцы и так далее.
  3. монтируется наружная сеть канализации.
Проверка уклона полученной сети

Проверка уклона полученной сети

  1. трубопроводы укладываются в траншеи и засыпаются слоем песка.
Укладка трубопровода

Укладка трубопровода

  1. укладывается грунт методом обратной засыпки.

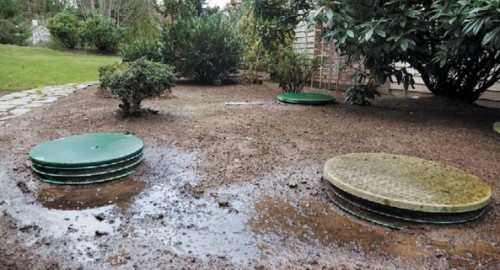

Готовая наружная канализация

Готовая наружная канализация

Наружная канализационная сеть необходима на приусадебном участке. Это система сооружений позволит сохранить экологию окружающей среды и без дополнительных усилий получать воду для полива садовых растений.
