Канализационная насосная станция: устройство, расчет и монтаж

Погружные насосы – основная часть такого важного сооружения, как канализационная насосная станция (КНС). Насосы КНС поднимают и перекачивают:

  • ил;
  • ливневые стоки;
  • производственные воды;
  • бытовые сточные воды.

Именно о них, их устройстве, особенностях монтажа, а также методике расчета подходящего оборудования и пойдет речь в нашей статье.

канализационная насосная станция

КНС, размещенная на участке

Что представляет собой КНС

Устройство КНС

Рассмотрим, как устроены бытовые канализационные насосные станции:

  • КНС могут быть горизонтальными или вертикальными.
  • Горловина резервуара обязательно оборудована крышкой, которая может быть сделана из полимерного материала или нержавеющей стали.
  • Под люком устанавливается решетка, защищающая от попадания внутрь КНС различных посторонних предметов.
  • Внутри емкости КНС – трубопровод, по которому движутся стоки.
  • Водобойная стенка, расположенная напротив коллектора, препятствует завихрению чрезмерно мощного потока воды.
  • Специальная корзина улавливает крупный мусор.
  • Устройство канализационной насосной станции включает в себя площадку и одну или несколько лестниц, предназначенных для обслуживания оборудования.
  • Трубопровод к напорной системе подсоединяется через патрубки, выведенные через боковые стены емкости.
  • Специальный отбойник, смонтированный около входящего коллектора, обеспечивает равномерное поступление сточной воды в резервуар.
  • Различные фирменные погружные насосы, которыми оборудуется та или иная насосная станция – Grundfos, Fligt, ABS, Wilo и др. – различаясь по мощности и производительности, выполняют одинаковую функцию по перекачке сточных вод.
устройство канализационной насосной станции

Схема устройства КНС

Некоторые КНС оборудованы полиуретановой теплоизоляцией крышек люков. В отдельных моделях предусмотрены вентиляция и электрический нагрев. Максимальное удобство обслуживания насосов обеспечивается наличием на станции погружных кабельных соединителей.

Канализационная насосная станция может работать в следующих режимах:

  1. Ручной. Этот режим используется:
  • при пуске новой станции;
  • при ремонтных работах;
  • при необходимости опорожнения резервуара.
  1. Автоматический. В штатном режиме работы КНС используется полная автоматизация системы.

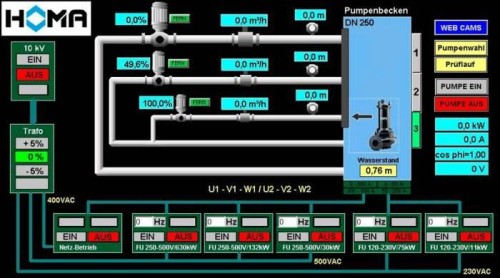

эксплуатация канализационных насосных станций

Интерфейс системы автоматизации

Модульные канализационные насосные станции

Для перекачки сточных вод, в которых имеются твердые включения, не превышающие 100 мм, используются модульные КНС. Такие станции представляют собой цилиндр, имеющий диаметр 800-3000 мм и высоту до 12 м. Основным материалом станции является армированный стеклопластик. Это инженерное сооружение специально рассчитывается на то, чтоб выдерживать нагрузку от:

  • давления грунта;
  • грунтовой воды;
  • массы самого технологического оборудования.
типовые модульные канализационные станции grundfos

Модульный принцип формирования колодцев

Комплектные канализационные станции оснащены:

  • погружными насосами;
  • внутренним водопроводом;
  • соединительными патрубками;
  • арматурой;
  • приборами автоматического контроля;
  • щитом управления.

В качестве основных материалов при изготовлении оборудования КНС используются нержавеющая сталь, армированный стеклопластик, ПВХ. Они не подвержены гниению и коррозии. Именно благодаря этому нет необходимости в проведении профилактической антикоррозионной работы по защите корпуса, значительно увеличивается срок службы всего сооружения, снижается его цена.

Расчеты и проект КНС

Расчет канализационной насосной станции включает в себя:

  • Подбор насосов.
  • Точное определение объема резервуаров-приемников.

Совет от профессионала: Работы по расчетам лучше всего доверять специалистам.

Типовой проект канализационной насосной станции требует достаточно сложных и объемных расчетов, которые производятся в следующем порядке:

  1. Определение расхода воды.
  • Строится график притока сточных вод в зависимости от времени суток.
  • По максимальному поступлению воды в час определяется расчетный расход стоков.
  • Определяется минимальный и средний приток.
  1. Определение напора насосной станции. Типовые расчеты напора насоса (Н) проводятся по формуле:

 H = HГ + hп.в + hп.н, м, где

  • HГ – геометрический уровень (высота) подъема воды или статический напор, м;
  • hп.в – гидравлические потери напора всасывающего трубопровода, м;
  • hп.н – потери в нагнетательном трубопроводе, м.
  1. Подбор по каталогам насосов, наиболее подходящих по наивысшему притоку и вычисленному напору.
расчет типовой проект канализационной насосной станции

Пример проекта КНС: схема установки насоса и рабочие поля

  1. Построение графика общей работы насоса и нагнетательного трубопровода и определение по нему максимальной точки напор/расход. Значение функционального расхода не должно быть ниже максимального расчетного значения.
  2. Проведение анализа работы насоса в экстремальных ситуациях (при авариях на нагнетательном трубопроводе).
  3. Проведение расчета насосной станции при использовании двух групп насосов. Проектирование в данном случае учитывает, что одна группа насосов, работающая постоянно, осуществляет вывод бытовых сточных вод. Вторая – используется периодически, в основном, для отвода ливневых вод.
  4. Определение объема приемного резервуара. Для точной установки этой величины строится интегральный график, учитывающий поступление и отвод стоков одним насосом во время, среднее между минимальной и максимальной величиной притока.

Монтаж и эксплуатация КНС

монтаж канализационной насосной станции

Процесс монтажа

Монтаж канализационной насосной станции производится на подготовленной заранее железобетонной фундаментной плите толщиной не менее 300 мм. Крепление корпуса станции производится при помощи цанговых анкеров:

  • В нижней части корпуса КНС имеется анкерная юбка с отверстиями, предназначенными для ее крепления. После установки станции на фундамент, через них сверлят отверстия в фундаментной плите. Затем забиваются анкера.
  • По окончании установки и закрепления производится засыпка станции грунтом.

Совет от профессионала: Грунтовые воды, присутствующие в месте предполагаемой установки КСН, следует обязательно изолировать с помощью бетонной подушки.

комплектные бытовые канализационные станции

Варианты установки КНС: под проезжей частью и на участке

Установка и эксплуатация канализационных насосных станций в городских условиях имеет множество преимуществ:

  • Экономия полезной площади.
  • Значительная экономия электроэнергии.
  • Автоматизация процесса.
  • Использование небольшого числа обслуживающего персонала для контроля работы автоматики.
  • Легкость монтажа.
  • Компактность.
  • Малый уровень вибрации.
  • Бесшумность.
  • Экологическая безопасность при использовании нескольких КНС вместо одной большой станции.
  • Возможность использования в любых климатических условиях.

Отзывы к теме "Канализационная насосная станция: устройство, расчет и монтаж"

  1. Здравствуйте скажите пожалуйста какой срок службы данного колодца из стеклопластика

    • Добрый день!
      Как заявляют производители КНС различных торговых марок, срок службы составляет до 50 лет.
