Расчет и организация водостока

В основе грамотно выполненной системы удаления с кровли атмосферных осадков должен лежать расчет водостока. Самостоятельно строитель может выполнить такой расчет, используя простой логический механизм последовательных действий, приведенный в данной статье.

расчет водостока

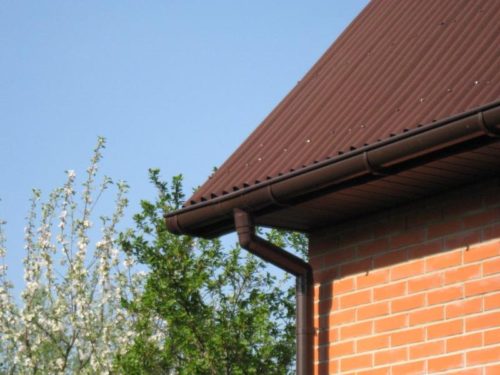

Готовый правильно устроенный водосток

Необходимые элементы водосточной системы

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб,  это уменьшает риск засорения и возникновения ледяных пробок.

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

проект водостока

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

  1. Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.
расчет водосточной системы

Рис. 1 — Внешние и внутренние углы для желоба

  1. Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.
проектирование водостока

Рис. 2 — Расположение желобов в системе водостока

  1. Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
  2. Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b,  где

  • L– промежуток от первого до последнего крюка;
  • b — интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

размеры водостоков

Рис. 3 — Расчет количества соединительных деталей и заглушек водосточной системы

  1. Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
  2. Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.
водосток смета

Рис. 4 — Схема установки кронштейнов и воронок водосточной системы

  1. Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
  2. Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:

  • Желобов с соединительными муфтами, воронками и угловыми элементами.
  • Труб с поворотными элементами для подхода к свесу кровли.
  • Крепежа, соответствующего требованиям производителя .

Полученные данные вместе со схемой размещения труб и желобов достаточны для  самостоятельной разработки проекта водостока.

Основные принципы устройства водосточной системы

Устройство водостоков – ответственная и точная работа. Даже если расчет водосточной системы выполнен правильно, но при монтаже допущены неточности,  водостоки могут выйти из строя. Такое нарушение опасно:

  • замачиванием соответствующего участка стены и увеличением теплопотерь;
  • возможностью  морозных повреждений стен и отмостки;
  •  ухудшением внешнего вида здания и отделочного слоя, разрушением водостоков и кровли.
ustrojstvo-elementov-vodostochnoj-sistemy

Детали систем водостоков: в центре воронка со значительным уширением входного отверстия будет реже забиваться листвой

Самая ответственная часть работы – точное крепление желоба. К этой работе можно приступать только тогда, когда проверено расположение лобовой доски, к которой крепится желоб. Нормальное расположение желоба должно быть таким, чтобы вода, стекающая на скорости с кровли не попадала мимо него (с учетом его уклона).

Разметка для монтажа желоба

Разметка выполняется следующим образом:

  1. На установленной лобовой доске наносится горизонтальная линия на уровне верха опорной пятки кронштейна в самом высоком месте желоба.
  2. Размечается истинная линия верха опорных пяток всех кронштейнов с учетом уклона. Уклон водостока должен составлять 3 – 5 мм на погонный метр желоба.
  3. Размечается расположение воронки и концов желоба с учетом размеров элементов желоба.
снип водосток

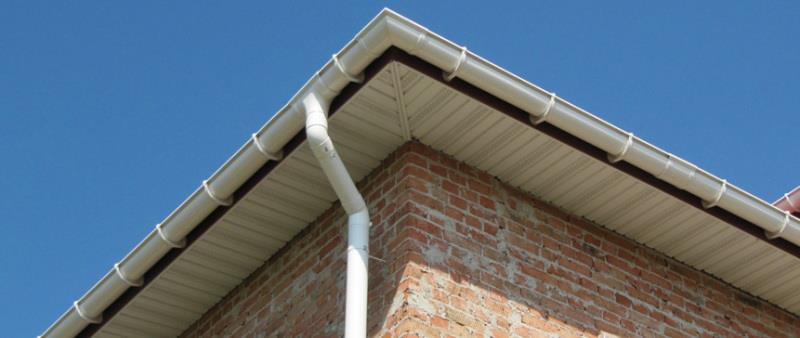

Смонтированный фрагмент системы. Хорошо видно , насколько важна точность и аккуратность монтажа

Монтаж водосточного желоба

Технология выполнения монтажа:

  1. Сначала монтируется воронка с прилегающим к ней звеном желоба. Для этого кронштейны желоба крепятся саморезами к лобовой доске. Сама воронка и звено желоба закрепляются к кронштейнам до полного совпадения профилей, в том числе уплотненных резиновым шнуром стыков.
  2. После проверки угла наклона готового элемента, монтируются остальные кронштейны.
  3. На готовые кронштейны устанавливаются с совпадением профилей звенья желобов. Свободные торцы закрываются заглушками.
  4. Использованные монтажные приемы должны повториться на всех желобах – размеры водостоков должны быть одинаковы.
уклон водостока

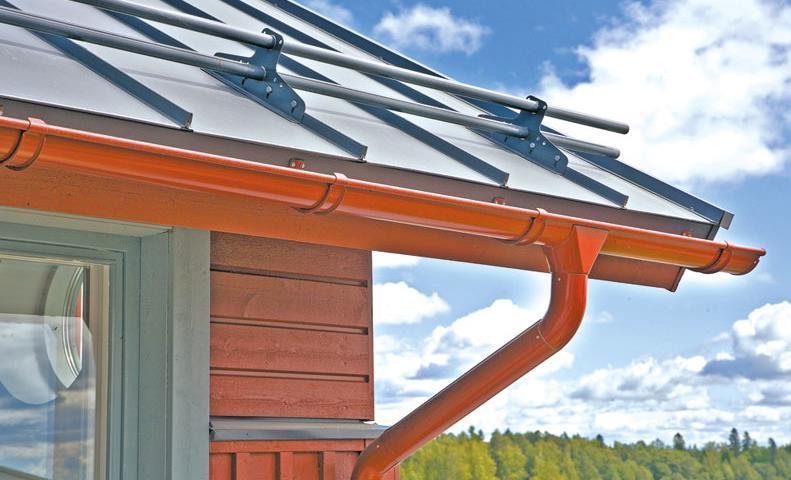

Узел перехода от воронки к водосточной трубе. На кровле размещены снегоудерживающие конструкции

Монтаж водосточной трубы

Процесс установки водосточной трубы выглядит так:

  1. От соответствующей воронки делается отвод для приближения трубы к стене. В месте приближения монтируется кронштейн для трубы.
  2. По отвесу размечается трасса водосточной трубы, на ней крепятся кронштейны.
  3. К укрепленным кронштейнам крепятся звенья труб. Нижнее звено можно не ставить, организовав защиту стен от брызг. Это звено можно установить после окончания работ по отмостке.
диаметр водостока

Излишне сложный узел устройства одной трубы для двух желобов. Без крайней необходимости такие сложные решения лучше не принимать

Где лучше приобрести водосточную систему

Приобретая элементы водосточных систем у специализированного поставщика, можно рассчитывать на  следующие преимущества:

  • Ответственную и своевременную доставку материала на место.
  • Советы по ходу выполнения работы.
  • Договоренность об упрощенном возврате приобретенных резервных материалов.

Совет от профессионала:
Выполнять проектирование водостока и его расчет необходимо применительно к выбранному оборудованию для водосточной системы определенного производителя. Сделать этот выбор лучше у специализированного поставщика – такой товар будет соответствовать ГОСТу или сертифицирован, а также можно рассчитывать на помощь консультанта.

Если описанный расчет довольно сложен, стоит обратиться в строительную фирму, которая сможет предоставить консультацию и составить смету. Постоянный контакт со специалистами в этой области и максимальное старание при выполнении монтажных операций — залог успешного выполнения такой ответственной и точной работы любителем.
