Устройство водостока: основные элементы и узлы

В современном строительстве устройство водостока занимает важное место, так как от того, как оно организовано, зависит не только правильное и своевременное отведение вод, поступающих с осадками или от таяния снега, но и сохранность всего здания в целом. Водостоком называют совокупность элементов, предназначенных для того, чтоб дождевая вода при попадании на кровлю стекала с неё в специально предназначенных для этого местах и выводилась за пределы дома в дренажные сооружения. В систему водостока входят желоба, водосточные трубы и прочие элементы. Рассмотрим ее более подробно.

устройство водостока

Грамотно выполненная водосточная система – залог исправного отвода осадков с крыш

Типы водостоков

Существует два типа водостоков, классификация которых осуществляется по месту прокладки.

Выбор вида водостока производится в соответствии со спецификой здания и конструкции кровли.

Выделяют следующие типы водостоков:

  • Внешний. Водосток такого типа можно встретить гораздо чаще, его устройство проще, и его можно соорудить как в строящемся, так и в уже эксплуатируемом здании. В случае если функционирует водосток такого типа, вода по кровле стекает в желоба, из них в водосточные трубы, а оттуда попадает в дренаж, устроенный по периметру здания.
  • Внутренний. В этом случае трубы для водостока располагаются не снаружи здания, а внутри его стен, в них вода попадает через специальные воронки, а оттуда – в канализацию. Соорудить водосток такого типа в уже готовом здании чрезвычайно сложно, и не всегда представляется возможным. Особое внимание уделяется герметичности места соприкосновения воронки с кровлей, иначе вода попадет внутрь стен здания, которое может по этой причине прийти в полную негодность за очень короткое время. Применяют внутренние водостоки там, где устройство наружной системы невозможно по техническим причинам, например, в случае сложной конфигурации кровли или если здание имеет плоскую крышу большой площади.
конструкция водостоков

Внешний вид внутреннего водостока

Нередко трубы снабжают подогревом для водосточной системы, чтоб избежать замерзания в них воды.

Элементы водосточной системы

Водосток любого типа включает в себя отдельные составляющие, и каждый из компонентов выполняет свою функцию. В конструкции применяются элементы водосточной системы, перечисленные ниже.

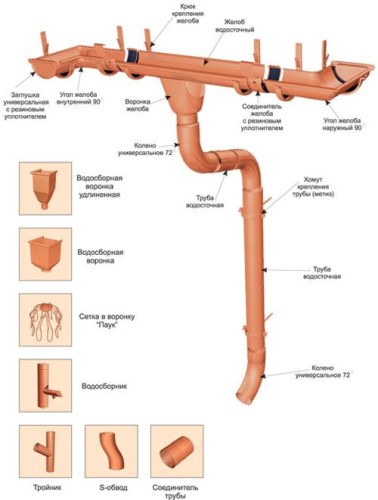

устройство водосточной системы

Схема монтажа узлов водостока

Желоба

Водосточный желоб представляет собой канал, применяющийся для сбора и отведения дождевой или талой воды с кровли. В сечении он имеет полукруглую или угловатую незамкнутую форму, дизайн желоба подбирается в соответствии с архитектурой здания. Размер желоба должен соответствовать нагрузке, приходящейся на него, она в свою очередь зависит от площади кровли и угла её наклона.

Водосточные трубы

Конструкция водостоков любого типа включает в себя водосточные трубы, расположенные снаружи либо внутри здания. Производят их из разных материалов: оцинкованного железа, пластика, металлопластика и даже меди. Каждая водосточная труба состоит из нескольких частей, их соединение может осуществляться различными способами, в том числе и с использованием фасонных элементов, таких как колено.

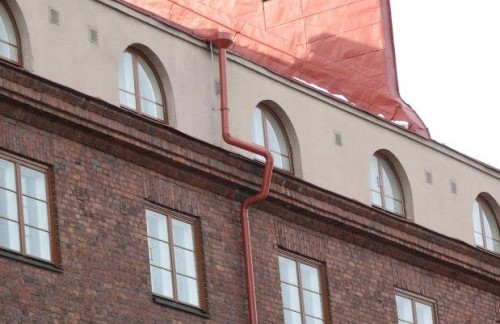

трубы для водостока

Водосточная труба сложной конфигурации

Воронки

Как уже сказано выше, воронка является частью внутренней водосточной системы и используется для сбора дождевой воды с плоскости кровли. Промышленностью выпускаются воронки двух типов:

  • Плоские. Их устанавливают, как правило, на плоских кровлях.
  • Колпаковые. Воронки такого типа применяют при устройстве водостока на кровле сложной конфигурации. В настоящее время изготовители снабжают колпак воронки приемной решеткой, позволяющей предотвратить попадание мелкого мусора в водосток и таким образом избежать его засорения.
элементы водосточной системы

Расположение воронки в водостоке

Для крепежа данных элементов, входящих в систему водостоков, используются различные детали, такие как кронштейн, крюк и прочие.

Строители советуют предусмотреть их установку еще в процессе строительства здания. Такой вариант будет наилучшим, так как предусматривает размещение всех элементов системы в наиболее подходящих для этого местах, а также обеспечивает прочность их крепления.

Считается, что к водосточной системе относится и дренаж, куда вода попадает после того, как будет отведена с кровли. Он может быть как открытого, так и закрытого типа. В первом варианте поверхность канавы закрывается таким элементом, как решетка. Решетки используются для того, чтоб канавы не представляли собой препятствий для прохода, а также предохраняют их полость от засорения.

Монтаж водосточной системы

Правильное устройство водосточной системы – это залог длительной эксплуатации дома и наличия в нем комфортных для проживания условий. Немало зданий раньше срока пришли в негодность и разрушились из-за неправильно устроенной системы водостока или ее отсутствия.

Вода, не отведенная своевременно и в полной степени с кровли здания или за его пределы, попадает в внутрь конструкции, в подвальные помещения, разрушает цоколь и фундамент, способствует распространению грибка и порче внутренней отделки. Для того чтобы избежать этих неприятных и нежелательных последствий, необходимо правильно осуществлять монтаж системы, проверяя каждый узел водостока и соблюдая технологию установки.

Монтаж водостока осуществляется в несколько этапов:

  • Проектные работы. Как уже сказано выше, наилучший вариант – это установка элементов водосточной системы в процессе строительства, но если по какой-либо причине так сделать не вышло, можно соорудить водосток и в готовом здании. В любом случае начинать следует с проектирования ливневой канализации. Составляется схема водостоков, производится расчет размеров его составляющих, определяются точки установки воронок и труб.
  • Установка крепежных элементов. Крюки-кронштейны монтируются по заранее составленной схеме, где учтены все особенности конструкции и материалов здания.
  • Устанавливается оборудование для водостоков: монтируются желоба и водосточные трубы.

Особое внимание уделяется углу наклона желобов: если он будет недостаточным, осадки будут переливаться через края, а если слишком большим – «захлебнутся» водосточные трубы.

схема водостоков

Процесс правильной работы водостока

  • Поверх желобов укладывается защитная сетка, предохраняющая их от попадания мусора.

Монтаж водосточной системы – дело сложное и ответственное, мелочей в нем нет, и доверять его следует людям, которые обладают серьезными знаниями и навыками в этом деле. Соблюдение технологии проведения монтажных работ, точный расчет, качественное крепление всех элементов – это факторы, имеющие первостепенное значение для того, каким будет конечный результат.
