Как установить накопительный водонагреватель

Бойлеры проточного или накопительного типа это приспособления, предназначенные для обеспечения частного дома или квартиры горячей водой при отсутствии или отключении центральных магистралей. Проточные водонагреватели отличаются простотой и относительно невысокой стоимостью, но могут использоваться только в качестве промежуточного решения на короткий срок. Для основательного оснащения, например загородного дома, целесообразнее произвести монтаж системы накопительного типа. Как производится установка накопительного водонагревателя своими руками, читайте далее.

Бойлер накопительного типа для горячего водоснабжения

Устройство и принцип работы накопительного бойлера

Нагреватель накопительного типа представляет собой теплоизолированную емкость на определенное количество литров воды, внутри которой установлены следующие элементы:

• ТЭН. Устройство для нагрева воды может быть спиральной или трубчатой формы. Спиральные ТЭНы греют быстрее, не подвержены образованию накипи, но имеют стоимость выше, чем трубчатые водонагревательные элементы;
• аноидный стержень, защищающий внутреннюю емкость бака от окисления;
• металлические трубки для подачи холодной воды и отвода горячей воды соответственно.

Бойлер дополнительно оснащается:

• термометром, позволяющим отслеживать температуру воды в сборной емкости;
• регулируемым термостатом, при помощи которого устанавливается температуры жидкости в баке;
• индикатором для самостоятельного отслеживания уровня воды;
• кронштейном для фиксации бойлера.

Внутреннее устройство

Принцип работы устройства в квартире или загородном доме следующий:

1. емкость наполняется водой из центрального трубопровода;
2. включается нагревательный элемент, который греет воду до заданной пользователем температуры;
3. за счет внутреннего утеплителя некоторое время вода сохраняется в горячем виде. При снижении температуры ниже допустимого предела включается ТЭН;
4. при необходимости горячая вода подается по отдельной магистрали и может поступать в мойку, раковину, душ или ванну.

Водонагреватель накопительный может быть:

• напорного или безнапорного типа. Напорные системы устанавливаются на магистрали с постоянным внутренним давлением, а безнапорные наполняются за счет отдельного насоса;
• электрическим и газовым. Установка электрического бойлера может быть произведена своими силами. Монтаж газового оборудования производится исключительно специалистами.

Установка электрического накопительного бойлера

Монтаж накопительного водонагревателя, работающего от электроэнергии, производится в несколько этапов:

1. подготовка;
2. выбор места и крепление бойлера;
3. подключение оборудования к системе водоснабжения;
4. подключение устройства к электроэнергии.

Подготовительные работы

Рассмотрим, как установить электрический бойлер нагревательного типа в частном доме или обычной квартире. Перед выполнением работы потребуется подготовить:

• дрель или перфоратор с набором сверл;
• отвертка;
• шуруповерт;
• газовый ключ или набор обычных ключей;
• пассатижи;
• молоток;
• маркер (карандаш), рулетка, угольник, строительный уровень;
• болгарка для резки металлических труб или труборез для резки пластиковых труб;
• инструменты для соединения труб: сварочный аппарат или плашки для нарезки резьбы, если применяются металлические трубы, паяльник (утюг) для сварки полипропиленовых труб, пресс-клещи для изготовления трубопровода из металлопластика.

Основной набор инструментов для выполнения монтажных работ

Дополнительно потребуются:

• запорная арматура для трубопроводных магистралей;
• соединительные фитинги;
• анкерные болты или дюбели для фиксации емкости;
• уплотнитель (ФУМ-лента, льняная нить и так далее);
• соединительные шланги;
• предохранительный клапан;
• трехжильный кабель и розетка с заземлением.

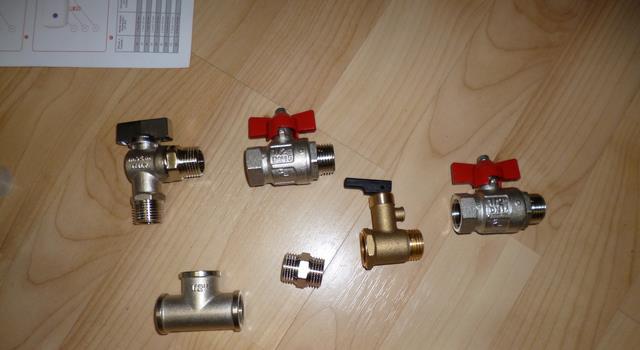

Набор фитингов для подключения бойлера

Крепление бойлера

Как правильно установить водонагреватель накопительный? На следующем этапе выбирается место для размещения оборудования.

Накопительные бойлеры могут быть:

• напольными;
• настенными.

При выборе места для размещения емкости водонагревателя требуется учитывать следующие правила:

• оборудование размещается в отапливаемом помещении, чтобы в холодное время года поступающая вода не замерзла;
• рекомендуется размещать бак как можно ближе к точкам водоразбора, что позволит снизить потери тепла при перемещении воды;
• оборудование должно быть доступно для обслуживания и при необходимости выполнения ремонтных работ. Минимальное расстояние от бойлера до противоположной стены должно составлять не менее 50 см;
• инструкция монтажа запрещает размещать водонагреватель в помещениях или зонах с повышенным уровнем влажности.

Напольный водонагреватель размещается на ровной поверхности пола. Крепление в данной ситуации не предусмотрено. Чтобы закрепить настенный бойлер, необходимо:

1. определить область крепления кронштейна. При разметке точек фиксации важно учитывать уровень расположения оборудования, так как небольшое отклонение может привести к некорректной работе;
2. просверлить отверстия и установить дюбели или иные крепежные элементы;
3. закрепить удерживающий кронштейн и навесить бойлер.

Порядок крепления бойлера к стене

Подключение к водоснабжению

Схема установки и подключения оборудования к системе водоснабжения следующая:

1. к патрубкам нагревательного прибора присоединяются небольшие удлинители – американки, способствующие облечению обслуживания оборудования;
2. далее патрубок, предназначенный для подачи холодной воды, соединяется со сливным краном, позволяющим удалить воду из бойлера при необходимости (например, для проведения ремонта или очистки), предохранительным клапаном, защищающим прибор от избыточного давления в системе, отсекающим шаровым краном.

Дополнительно рекомендуется установить редуктор давления и фильтр грубой очистки;

3. на патрубок для подачи горячей воды устанавливается отсекающий кран. Далее устройство соединяется трубопроводом с точками потребления.

Порядок подключения бойлера к системе водоснабжения

Подключение к электроснабжению

Электрический накопительный водонагреватель подключается к стандартной электросети с напряжением в 220 Вт через розетку, имеющую заземление. Однако в большинстве квартир и частных домов максимальная нагрузка электрической проводки не рассчитана на мощность нагревателя.

Чтобы снизить риски порчи электросети и возгорания, бойлер накопительного типа рекомендуется подключать по отдельной линии.

Подобрать сечение кабеля можно в зависимости от мощности водонагревательного оборудования.

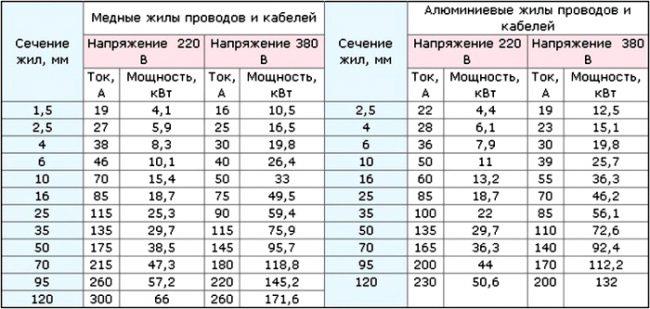

Определение электрокабеля для водонагревателя

Схема подключения включает в себя:

• устройство защитного отключения;
• двухполюсной автоматический выключатель;
• однополюсной автоматический выключатель.

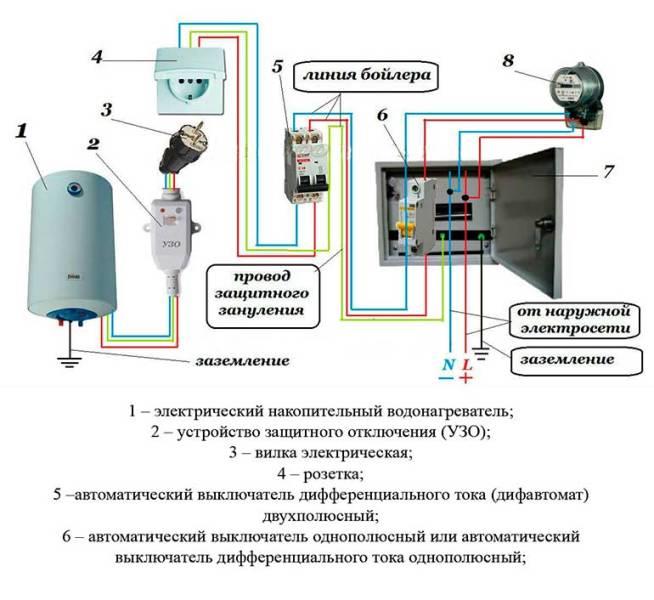

Подключение бойлера к электрической сети

Более подробно процесс самостоятельной установки и подключения накопительного водонагревателя представлен на видео.

В процессе первого запуска системы необходимо проверить все оборудование и трубопроводные магистрали на герметичность и при необходимости устранить все обнаруженные утечки.
