Как рассчитать и правильно выбрать трубы для обустройства ливневой канализации

Ливневая канализация предназначена для сбора и отвода дождевой и талой воды от строения и приусадебного участка. Трубы для ливневой канализации используются в качестве транспортирующих воду элементов. Именно они собирают накопившуюся жидкость из различных дождеприемников и отводят ее к месту очистки или утилизации.

Трубы – элемент, транспортирующий воды из дождеприемников к месту сбора

Трубы – элемент, транспортирующий воды из дождеприемников к месту сбора

Разновидности труб

Ливневая труба может быть изготовлена:

  • из пластика;
  • из металла;
  • из асбестоцемента;
  • из стеклопластика.

Металлические трубы

Металлические трубы применяются на больших предприятиях или в зоне автодорог и аэропортов. Это связано с тем, что каждая труба может вынести определенную нагрузку. Этот параметр гораздо выше у металлических изделий.

Металлические трубы способны выдержать значительные нагрузки

Металлические трубы способны выдержать значительные нагрузки

Однако металлические трубы стоят дороже, чем пластиковые. И устанавливать такие изделия намного сложнее, так как для сборки трубопровода определенной конструкции потребуется большое количество различных дорогостоящих фитингов.

Пластиковые ливневые трубы

Пластиковые трубы отличаются от металлических аналогов стоимостью и долговечностью.

Трубы для ливневки, изготовленные из пластика могут быть двух видов:

  • трубы из ПВХ;
  • гофрированные трубы.
Трубы из ПВХ (слева) и гофрированные трубы (справа) для ливневки

Трубы из ПВХ (слева) и гофрированные трубы (справа) для ливневки

Гофрированные трубы могут быть изготовлены из полиэтилена высокого и низкого давления, а так же из полипропилена. Такие трубы легче монтировать. Для сборки трубопровода из гофрированных труб не требуется применение специального сварочного аппарата. Все стыки монтируются при помощи фитингов.

Дождевая труба, изготовленная из пластика, обладает рядом существенных преимуществ:

  1. вес пластиковой трубы значительно меньше, чем у металлической. Это сказывается на упрощении загрузки и транспортировки изделий, а также на монтаже ливневой канализации;
  2. внутренняя часть пластиковой трубы для водоотвода гладкая, что способствует лучшему прохождению жидкости и снижению риска образования засоров;
  3. в настоящее время предприятиями выпускается большой ассортимент пластиковых труб, преимущественно отличающихся между собой диаметрами — подобрать нужный диаметр для реализации проекта не составляет никаких сложностей;
  4. средняя продолжительность службы пластиковых канализационных труб составляет более 40.

Асбестоцементные трубы

Асбестоцементные трубы в современном строительстве практически не применяются.

асбестоцементные трубы для ливневки

Aсбестоцементные трубы для ливневки

Основными преимуществами таких труб являются:

  • долговечность изделий;
  • низкая теплопроводность, позволяющая укладывать канализационные сети на небольшой глубине, что значительно сокращает затраты на монтаж системы;
  • пониженное гидравлическое сопротивление материала, позволяющий использовать трубы меньшего диаметра.

Однако такая ливневая канализация — трубы для которой изготовлены из этого материала — считается низко экологичной. Именно этот фактор и привел к уменьшению потребления труб.

Наряду с малой экологичностью, к негативным факторам применения асбестоцементных труб относятся:

  • хрупкостью изделий — трубы могут повредиться даже при небольших ударах, которые не исключены при монтаже;
  • малыми возможностями загерметизировать стыки между трубами, что влечет разрывы системы;
  • при длительном нахождении труб под землей значительно понижается их запас прочности.

Стеклопластиковые трубы

Стеклопластиковые трубы применяются для обустройства общих систем ливневой канализации, то есть там, где требуется применять трубы большого диаметра.

Трубы, изготовленные из стеклопластика

Трубы, изготовленные из стеклопластика

Ливневые трубы, изготовленные из стеклопластика, прочны и долговечны. Трубы, имеющие большой диаметр, отличаются небольшим весом, что не создает проблем для монтажа огромных конструкций.

Все стеклопластиковые трубы имеют на своих концах резьбу, предназначенную для крепления соединительной муфты. С двух сторон между муфтой и трубами одеваются резиновые уплотнители. Этот аспект помогает сделать соединение труб прочным и герметичным.

Срок службы стеклопластиковых труб приблизительно составляет 50 лет.

Для обустройства ливневой канализации частного дома целесообразнее применять пластиковые гофрированные трубы.

Расчет диаметра трубопровода

Расчет трубы для водоотведения излишней воды с участка заключается в расчете и подборе диметра труб, из которых будут смонтированы водоотводы. Этот параметр можно вычислить самостоятельно или воспользоваться услугами специалистов.

Смонтированная ливневая канализация диаметр труб, в которой подобран правильно, может справляться с любым объемом сточных вод, включая сильные ливни и обильные паводки. Это значит, что диаметр ливневых труб является одним из главных параметров при составлении проекта всей ливневой канализационной сети.

Чтобы правильно вычислить диаметр трубы ливневой канализации требуется провести следующие работы:

  1. узнать среднее количество осадков, подсчитанное специалистами на основании наблюдений и зафиксированное в документации региона;
  2. вычислить площадь участка, на котором планируется соорудить ливневую канализацию. Данный параметр можно подсчитать, перемножив длину и ширину участка;
  3. выяснить, какой поправочный коэффициент применяется на приусадебном участке. Величина коэффициента зависит от преобладающего земельного покрытия на территории, где планируется провести систему ливневой канализации. Если большая часть территории покрыта асфальтом, то коэффициент принимается равным 0,95. Для бетонной плитки – 0,85. А если почва покрыта песком или каким-либо видом гравия, то величина коэффициента составляет 0,4.
  4. исходя из полученных в пунктах 1-3 данных можно вычислить объем воды, который требуется отводить с указанной территории. Сделать это можно по формуле

Q = q20 ∙ F ∙ φ, где

  • Q – искомая величина;
  • q20 — принимается равной величине из пункта 1;
  • F – высчитывается по правилам пункта 2;
  • φ – коэффициент из пункта 3.
  1. узнав, с каким объемом сточных вод должна справляться труба для ливневой канализации, можно переходит к определению ее диаметра. Для этого используются таблицы Лукиных. В книге представлен ряд таблиц, в том числе описывающих взаимосвязь между объемом сточных вод и диаметром труб.

Приведем таблицы Лукиных для наиболее популярных значений диаметров трубопровода.

75 мм таблицы Лукиных диаметр 75 мм

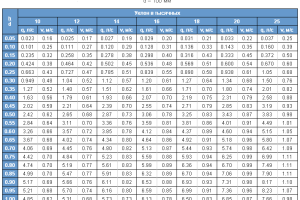

100 мм таблицы Лукиных диаметр 100 мм 1

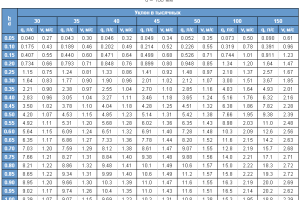

таблицы Лукиных диаметр 100 мм 2
125 мм таблицы Лукиных диаметр 125 мм 1
таблицы Лукиных диаметр 125 мм 2

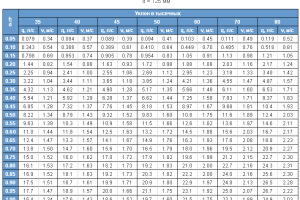

таблицы Лукиных диаметр 125 мм 3
таблицы Лукиных диаметр 125 мм 4

Для приусадебного участка средних размеров наиболее подходящий диаметр труб составляет 100-110 мм.

Итак, чтобы ливневая канализация служила длительное время надо правильно подобрать материал, из которого изготавливаются трубы и рассчитать диаметр труб таким образом, чтобы они могли справляться с большими потоками поступающей в них воды.
