Соединение труб ПНД: технологии

Как выполнить соединение ПНД труб своими руками

ПНД трубы могут быть использованы для сооружения канализационных сетей, теплосетей, магистралей водоснабжения и так далее. Еще одной областью применения является изоляция электрического кабеля. Широкий спектр применения обуславливается преимуществами изделий данного вида, к которым относятся низкая стоимость и простота монтажа. Как можно произвести соединение труб ПНД самостоятельно, читайте далее.

ПНД трубы и соединительные фитинги для сооружения трубопровода

ПНД трубы и соединительные фитинги для сооружения трубопровода

Разновидности соединений

Соединение труб из полиэтилена низкого давления может быть произведено:

  • разъемным способом, что в дальнейшем позволяет производить ремонт отдельных участков системы канализации, водо- или теплоснабжения и так далее без замены фитингов или иных соединительных элементов. Для обустройства разъемного соединения применяются муфты различных видов;
  • неразъемным способом. При выборе данных методов стыковки следует учитывать, что в случае протечки или иного вида повреждения трубопровода потребуется полная замена участка системы. Неразъемные соединения преимущественно изготавливаются методом сварки.

К разъемным соединениям относятся:

  • муфтовое соединение, обустраиваемое при помощи компрессионных фитингов;
Соединительные фитинги компрессионного типа

Соединительные фитинги компрессионного типа

  • фланцевое соединение, преимущественное используемое при необходимости стыковки трубы ПНД с металлической трубой.
Стыковочные элементы для обустройства фланцевого соединения

Стыковочные элементы для обустройства фланцевого соединения

При помощи компрессионных фитингов соединяются трубы малого диаметра, а фланцы используются для стыковки изделий большого диаметра.

Неразъемные соединения могут быть обустроены:

  • сваркой, выполняемой встык. Для применения такого способа требуется наличие определенного дорогостоящего оборудования и специальных навыков;
Аппарат для стыковой сварки

Аппарат для стыковой сварки

  • сваркой, выполняемой с помощью электросварных фитингов. Для использования такого метода также необходимо дополнительное оборудование, но не требуется наличия навыков, так как все важные для сварки опции аппарат настраивает в автоматическом режиме.
Соединительные элементы для сварки

Соединительные элементы для сварки

Электросварные фитинги преимущественно используются при сооружении бытовых трубопроводов, так как их монтаж отличается простотой, а сварка встык – для строительства трубопроводов промышленного назначения.

Технология выполнения соединений

Методика выполнения соединения труб ПНД зависит от выбранного вида.

Разъемные соединения

Резьбовое соединение компрессионными фитингами выполняется по следующей схеме:

  1. трубы нарезаются в соответствии со схемой будущей трубопроводной системы;
  2. места соединения труб подготавливаются к выполнению сборки: зачищаются от скоплений грязи и пыли, снимается фаска. Для правильного монтажа компрессионного фитинга фаска должны быть снята под углом в 20º;
Подготовка труб к соединению компрессионным фитингом

Подготовка труб к соединению компрессионным фитингом

  1. концы труб вводятся в соединительный элемент. Для облегчения процедуры их можно обработать специальным составом или обычным мыльным раствором;

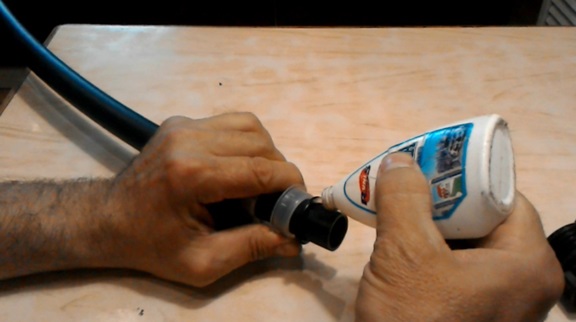

Облегчение установки фитинга

Облегчение установки фитинга

Перед монтажом фитинга рекомендуется определить длину погружения трубы в соединительный элемент. Это позволит избежать перекоса и добиться максимальной прочности и герметичности готового стыка.
  1. устанавливаются уплотнительные кольца;
  2. производится затяжка фиксирующих гаек.

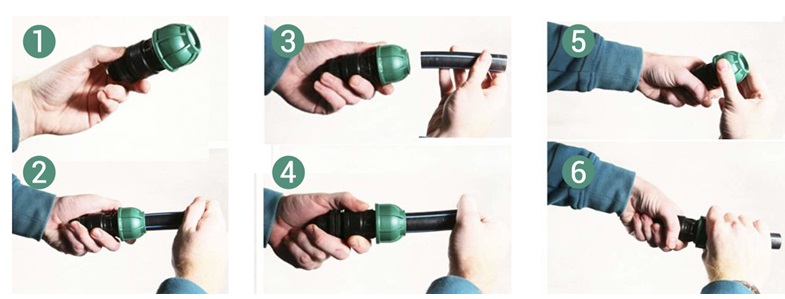

Общая схема монтажа компрессионного фитинга

Общая схема монтажа компрессионного фитинга

Фланцевое соединение ПНД труб выполняется по следующей схеме:

  1. как и в предыдущей ситуации производится нарезка труб и очистка от грязи. Для избегания повреждений трубопровода с каждого конца трубы удаляются все заусенцы и иные неровности;
  2. на концах полиэтиленовых труб нарезается резьба для установки соединительного элемента;
  3. фланец монтируется на ПНД трубу. Место стыка герметизируется специализированными уплотнительными кольцами;
  4. второй конец фланца соединяется с металлической (ПНД) трубой, оборудованной ответной частью фланца. Фиксация производится соединительными болтами.
Крепление фланца

Крепление фланца

Неразъемные соединения

Ставка встык используется исключительно при монтаже прямого участка трубопровода, при этом толщина стенки свариваемых труб не должна быть менее 5 мм. Процесс обустройства сварного соединения следующий:

  1. трубы нарезаются по размерам, заданным схемой коммуникационной сети. Их концы зачищаются и выравниваются в одной плоскости для более полного прилегания;
  2. с концов труб снимается фаска;
  3. производится обезжиривание свариваемых поверхностей;
  4. устанавливается сварочный аппарат, который позволяет не только разогреть пластик до температуры плавления, но и отцентровать трубы, чтобы сварной шов получился максимально прочным;
Установка аппаратуры и центрирование труб

Установка аппаратуры и центрирование труб

  1. производится нагрев труб до заданной температуры (зависит от таких факторов, как диаметр и толщина стенки ПНД трубы и устанавливается сварщиком самостоятельно) и их соединение;

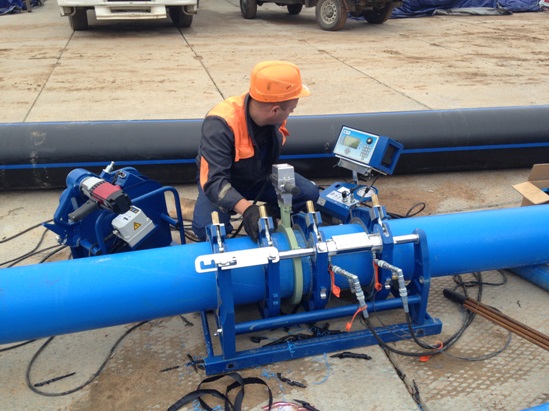

Нагрев и соединение труб

Нагрев и соединение труб

  1. выдерживается определенное время для остывания места сварки без смещения труб относительно друг друга.

Как производится сварка встык, смотрите на видео.

Соединение труб электросварными фитингами более простое. Его можно выполнить начинающим мастерам, не имеющим определенных навыков работы со сварочным оборудованием. Процесс установки электросварного фитинга следующий:

  1. подготовка: нарезка, зачистка, снятие фасок, обезжиривание;
  2. установка электросварного фитинга. При выполнении работы необходимо следить за отсутствием перекосов и четким центрированием;
  3. подключение аппаратуры для разогрева фитинга и выполнение сварки;
Соединение труб электросварным фитингом

Соединение труб электросварным фитингом

Электросварные фитинги оснащаются специальными индикаторами, позволяющими определить уровень разогрева. Это способствует выполнению соединения с более точными параметрами, независимо от диаметра и толщины стенок труб.
  1. охлаждение места стыка.

Таким образом, подобрать наиболее подходящий способ соединения труб, изготовленных из ПНД, и выполнить стыковку самостоятельно, может любой начинающий мастер.
