Как выполнить расчет канализационных и ливневых стоков для частного дома

Все работы по обустройству канализации в частном доме начинаются с проектирования. Этот процесс включает в себя: составление плана, на котором указано расположение все составляющих элементов системы, и расчет стоков, необходимый для корректной работы канализационной системы. Как выполнить такой расчет, мы расскажем в данной статье.

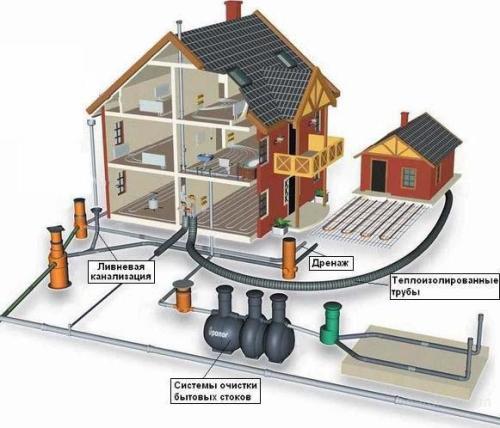

Общий проект канализационной системы для частного дома

Общий проект канализационной системы для частного дома

Канализационная сеть состоит:

  • бытовой канализации, способной в полном объеме отводить хозяйственно-бытовые стоки;
  • ливневой канализации, предназначенной для отвода с территории участка и от строения дождевых вод и вод, образовавшихся в результате таяния снега.

Документами, регламентирующими канализационные сети, являются СНиПы. Именно на них и надо опираться при составлении проектов и расчете систем.

Расчет бытовой канализации

Бытовая канализация подразделяется:

  • на внутреннюю сеть, расположенную непосредственно в доме;
  • на наружную сеть, проходящую по территории участка.

Проектирование и расчет каждой части системы бытовой канализации производится отдельно друг от друга.

Расчет внутренней части бытовой канализации

Для правильного функционирования внутренней канализации надо учитывать следующие нормы:

  1. в соответствии с основополагающими документами, человек потребляет в сутки приблизительно 200 литров воды. Расчет стока воды опирается именно на этот фактор;
  2. специалистами доказано, что для прокладки внутренней канализационной сети достаточно труб диаметром 50 мм и 110 мм. Первые используются для подключения ванны, раковины, мойки и других приборов, подключаемых к сети. Трубы диаметром 110 мм используются для обустройства общего внутридомового канализационного стояка, фанового стояка и для подключения унитаза;
  3. при обустройстве самотечной канализации необходимо помнить про уклон труб. Внутренняя система должна быть смонтирована таким образом, чтобы уклон составлял не менее 3º.
Проект внутренней части канализационной сети

Проект внутренней части канализационной сети

Следует учесть, что все элементы внутренней канализации желательно располагать как можно ближе к основному стояку. Это позволит максимально избежать засоров и значительно сэкономить на покупке труб.

Расчет наружной части бытовой канализации

Для наружной канализационной сети основными расчетными данными являются:

  1. диаметр труб, образующих систему стоков. Этот параметр рассчитывается на основе среднесуточного сброса воды из внутренней канализационной системы. При применении среднесуточного лимита на потребление воды стоки хоз-бытовые отводятся трубами диаметром 150 мм или 200 мм;
  2. уклон трубопровода, необходимый для работы самотечной канализации. По требованиям СНиПов этот параметр должен составлять не менее 2 см на 1 м труб;
  3. также при проектировании наружной канализации надо учитывать глубину промерзания почвы в регионе ее местонахождения. Этот параметр можно найти в справочной литературе. Если трубы проложить выше глубины промерзания, то в холодное время стоки могут замерзнуть и вывести всю систему из строя.

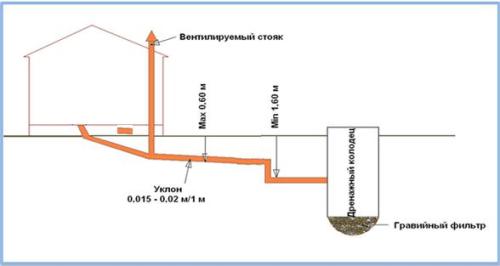

Проект наружной канализации

Проект наружной канализации

Расчет септика

Основным элементов наружной канализационной сети являются очистные сооружения бытовых стоков. В этом качестве чаще всего применяются септики.

Расчет септика производится на основе следующих основных параметров:

  1. среднесуточный сброс воды, принимаемый в 200 л на одного человека;
  2. количество человек, постоянно проживающих в доме;

Если перемножить п.1 и п.2, то получится объем жидкости, принимаемый септиком ежесуточно.

Стандартный септик

Стандартный септик

Основное правило работы септика заключается в трехдневном отстаивании стоков. На основании этого, производное, полученное ранее, надо увеличить в 3 раза. Полученный объем и является оптимальным для очистного сооружения.

Все расчеты, касающиеся бытовой канализации, желательно проводить вместе с квалифицированными специалистами. Это позволит избежать ошибок, которые могут привести к полной или частичной неработоспособности системы.

Расчет ливневой канализации

Расчет дождевых стоков требуется для обустройства на участке ливневой канализации, которая состоит:

  • из водосборов, прикрепляемых к крыше здания;

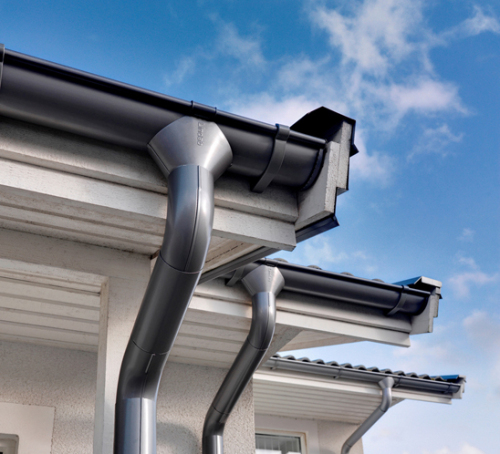

Водосток, собирающий воду с крыши

Водосток, собирающий воду с крыши

  • из водоотводов, расположенных на участке.

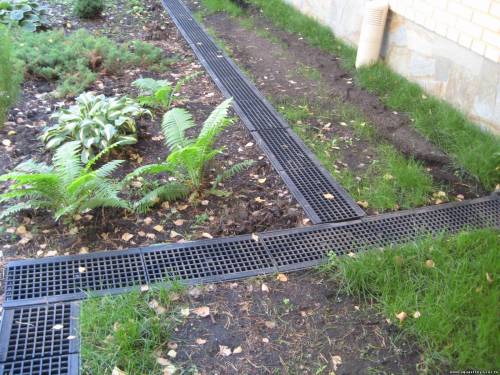

Линейный водоотвод

Линейный водоотвод

Расчет ливневых стоков производится по формуле:

Q = q20 ∙ F ∙ φ, где

  • Q – величина, которая характеризует искомый параметр и определяется как объем сточных вод, характерных для определенного региона;
  • q20 – стандартный коэффициент, найти который можно в специальной документации. Этот параметр характеризует среднюю величину количества осадков в определенном регионе и рассчитывается специалистами на основе многолетних наблюдений;
  • F – рассчитывается как площадь приусадебного участка, на котором требуется проложить систему водоотведения;
  • φ – постоянный коэффициент, величина которого зависит от имеющегося на приусадебном участке покрытия. Если преобладает асфальт, то данная величина принимается равной 0,95. Если на участке преимущественно располагается песок или гравий, то φ=0,4. Если участок вымощен бетонной плиткой, то φ=0,85.

При разработке проекта ливневой канализации пренебрегать расчетами нельзя, так как это неизбежно приведет к неработоспособности системы.

Итак, при проектировании канализации частного дома надо в обязательном порядке производить все необходимые расчеты. Каждый подвид канализации рассчитывается по своим правилам и формулам. Желательно, чтобы в разработке проекта всей канализационной системы принимали участие квалифицированные специалисты.
