Очистные сооружения для бытовых ливневых стоков, их подбор и монтаж

Очистные сооружения, располагаемые на приусадебном участке или в коттеджном поселке, разделяются на оборудование, очищающие бытовые стоки и ливневые очистные сооружения. Последние применяются для очистки вод, скапливающихся в итоге выпадения осадков или образующихся в результате таяния снега. Очистные сооружения дождевых вод входят в состав ливневой системы канализации.

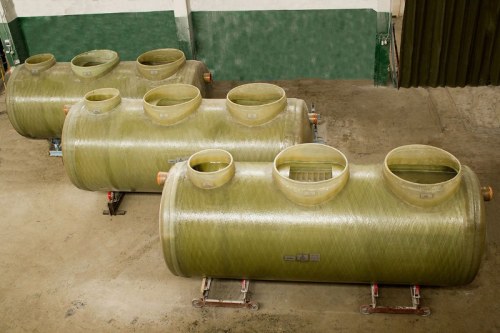

Устройства для очистки дождевых вод

Устройства для очистки дождевых вод

Какими способами можно очистить ливневые воды

Очистка ливневых сточных вод может производиться:

  1. механическим способом. При этом улавливаются только крупные частицы, которые оседают в таких элементах системы, как пескоулавливатель;
  2. физико-механическим способом. При использовании такого способа очистки из стока можно извлечь крупные частицы и нерастворимые масла и нефтепродукты;
  3. химическим способом. Позволяет максимально очистить сточные воды при помощи вышеупомянутых элементов и дополнительных химических веществ.

Очистные сооружения ливневой канализации бытового назначения используют два первых способа. Третий способ предназначен для очистки дождевых вод на промышленных предприятиях.

Что включается в состав бытового очистного сооружения для ливневых вод

Очистные сооружения ливневого стока бытового назначения включают в себя:

  1. емкость для сбора жидкости;
  2. пескоуловитель;
  3. нефтеуловитель или маслоуловитель;
  4. сорбционный блок.

Емкость для сбора жидкости

Аккумулирующая емкость или емкость для сбора жидкости соединяется с ливневой канализационной сетью. Именно туда первоначально попадает собранная вода.

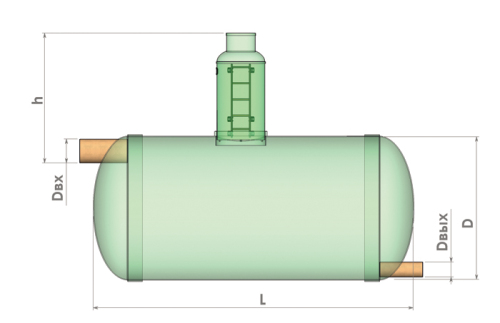

Емкость для сбора вод с сети

Емкость для сбора вод с сети

Устройство предназначено для сбора воды в период интенсивного дождя или таяния снега. Постепенно жидкость из емкости перетекает в иные составляющие системы, где происходит постепенная очистка ливневых вод.

Основное предназначение устройства – защита очистных сооружений от перегрузки в периоды интенсивного выпадения осадков.

Пескоуловитель

Оборудование устанавливается на первой стадии очистки.

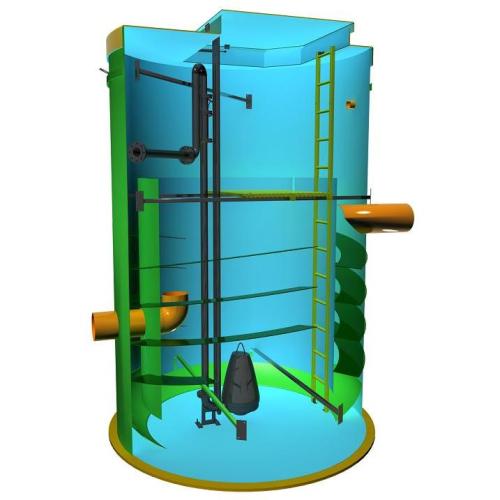

На первой стадии очистки устанавливают пескоуловитель

На первой стадии очистки устанавливают пескоуловитель

Принцип действия устройства основан на отделении крупных частиц, содержащихся в бытовых стоках, за счет собственной тяжести. Подобное оборудование способно удержать более 65% веществ, загрязняющих дождевые воды.

Устройство требует постоянной ручной очистки. Контроль за работоспособностью оборудования должен осуществляться не реже 1 раза в 3 месяца или после выпадения большого количества осадков единовременно.

Маслоуловитель

Очистные сооружения для ливневых стоков должны в обязательном порядке содержать маслоуловитель или нефтеуловитель.

Схема нефтеуловителя

Схема нефтеуловителя

Очистка ливневых стоков от масла, нефти и жира осуществляется путем фильтрации частиц в первой камере. Далее происходит аккумуляция их в более крупные части (такое явление называется коалисценция).

Крупные пятна масла и иных веществ всплывают на поверхность и своевременно удаляются из оборудования вручную специальными сборниками или промывкой оборудования.

Сорбционный блок

Последнюю ступень очистка дождевых стоков проходит в сорбционном блоке или фильтре. Устройство предназначено для адсорбции мелких частиц и остатка нефтепродуктов и масел.

Вода проходит через ряд фильтров, на которых и остаются мельчайшие частицы.

Уход за оборудованием заключается в своевременной замене фильтрующих элементов.

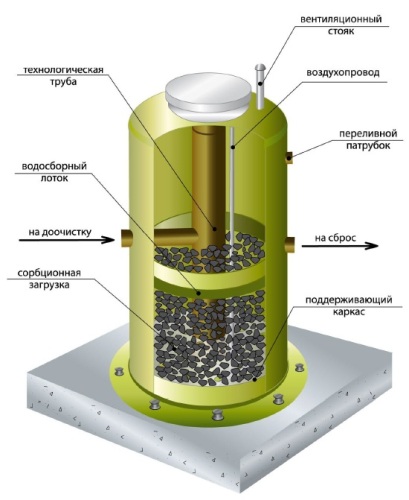

Последняя ступень обеспечивает удаление наиболее мелких частиц

Последняя ступень обеспечивает удаление наиболее мелких частиц

По мере необходимости ливневые очистные сооружения сточных вод дополняются другим оборудованием.

Выбор автономной системы очистки

Подбор оборудования, которое будет включено в ливневые очистные сооружения сточных вод, производится по результатам исследований и расчетов:

  1. исследуется грунт в месте предполагаемого расположения очистного сооружения для подбора параметров установки (глубины промерзания, залегания сточных вод и так далее);
  2. исследуются химический состав дождевых осадков, а так же наличие в них иных не растворяемых частиц для определения фильтров, необходимых для очистки жидкости;
Вышеперечисленные исследования проводятся в лабораториях квалифицированными специалистами.
  1. рассчитывается объем осадков в регионе нахождения сооружения. Это требуется для определения объема составляющих элементов очистного сооружения;

Для самостоятельного определения объема дождевых вод применяется формула:

Объем = q20 ∙ F ∙ φ, где

  • F – площадь участка, с которого требуется собирать дождевую воду для очищения;
  • φ —  коэффициент, основывающийся на приоритетном покрытии участка (представлен в таблице ниже);
  • q20 – величина, характеризующая средний уровень осадков в регионе (примеры в таблице ниже).

Таблица коэффициента φ

Покрытие на участке Значение коэффициента
Асфальт 0,95
Песок или гравий 0,4
Бетонная плитка 0,85

 Таблица значений величины q20

Регион q20
Москва 80
Нижний Новгород 90
Саранск, Мордовия 80
Казань 80
Самара 70
Пенза 80
  1. определяется место сброса очищенных стоков. Здесь могут рассматриваться варианты для сбора чистой воды и дальнейшего ее использования или утилизация в придорожные канавы или другие водоемы;
  2. составляется схема расположения элементов очистной системы.
Примерная схема расположения элементов очистного сооружения

Примерная схема расположения элементов очистного сооружения

Проект очистных сооружений и выбор места их установки желательно составлять специалистам или при их непосредственном содействии.

Монтаж локальных дождевых очистных сооружений

Все очистные сооружения ливневых стоков устанавливаются согласно разработанному проекту, с соблюдением всех норм и правил.

Сборка конструкции

Производить сборку оборудования в единую систему очистки надо по следующим правилам:

  1. на первый уровень устанавливается емкость для накопления перераспределения жидкости;
  2. далее подключается пескоуловитель, в котором происходит грубая очистка дождевой воды;
  3. после пескоулавливателя устанавливается маслоуловитель или иное устройство, отделяющее крупные частицы масла, бензина и так далее;
  4. последняя ступень очистки проходит в сорбционном фильтре;
  5. далее чистая вода поступает в колодец для сборки или в место утилизации.

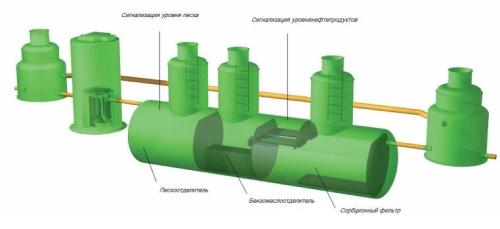

Бытовое очистное сооружение дождевых вод в сборе

Бытовое очистное сооружение дождевых вод в сборе

Инструкция по установке оборудования

Установка оборудования на место его постоянного нахождения производится следующим образом:

  1. при помощи техники или лопаты вынимается грунт в месте расположения очистных сооружений. Габариты котлованов и траншей, подводящих стоки и отводящих очищенную воду должны быть больше размеров устанавливаемого оборудования минимум на 50см. Траншеи так же выкапываются под наклоном для обеспечения самотечности жидкости. Угол наклона должен составлять не менее 3º;

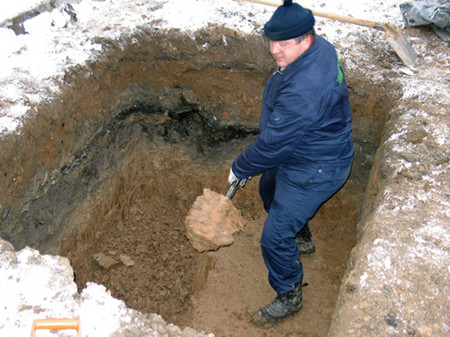

Подготовительные работы по выемке грунта

Подготовительные работы по выемке грунта

  1. на дно траншей и котлованов выкладывается песчаная подушка. Песок проливается водой и тщательно утрамбовывается;
  2. если устанавливаемое оборудование тяжелое, например, сорбционный фильтр, то под устройство монтируется бетонное основание;
  3. после проведения земельных работ производится предварительная сборка очистного сооружения;
  4. все компоненты системы устанавливаются на отведенные места. Смотровые люки конструкций должны несколько выступать над уровнем земли;

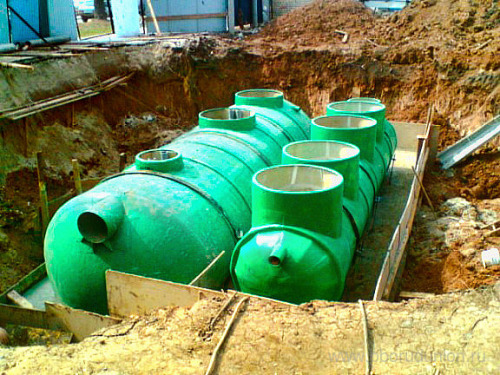

Смонтированные в траншею блоки

Смонтированные в траншею блоки

  1. очистное сооружение утепляется материалами, например, минеральной ватой. Это необходимо для нормальной работы системы в холодное время года;

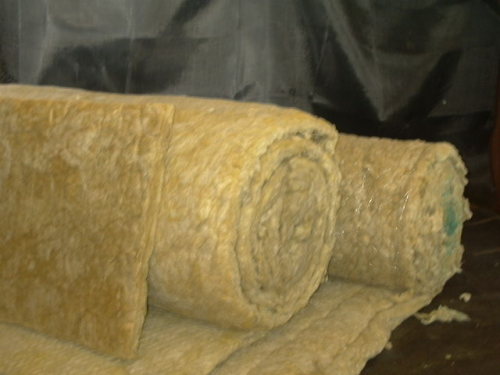

Утепление емкостей можно произвести при помощи минеральной ваты

Утепление емкостей можно произвести при помощи минеральной ваты

  1. подводящие и отводящие трубы изолируются водонепроницаемыми материалами, представленными в магазинах в широком ассортименте. Например, можно использовать изол;

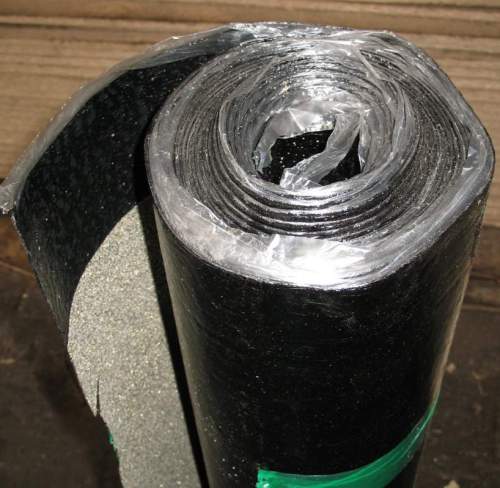

Изоляцию труб можно выполнить при помощи изола

Изоляцию труб можно выполнить при помощи изола

  1. производится окончательная сборка системы очистки;
  2. все стыки обрабатываются герметиком для повышения водонепроницаемости;

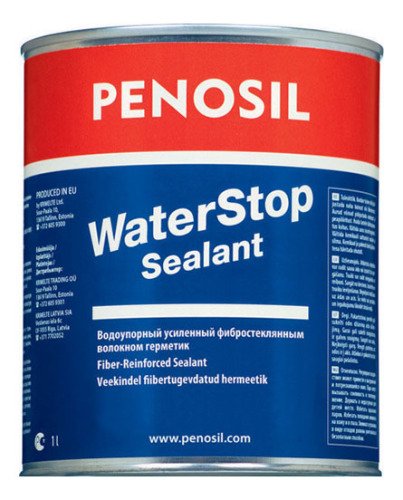

Стыки нужно обработать герметиком

Стыки нужно обработать герметиком

  1. производится проверка системы;
  2. со всех сторон трубы и очистные сооружения засыпаются песком, который надежно трамбуется водой;

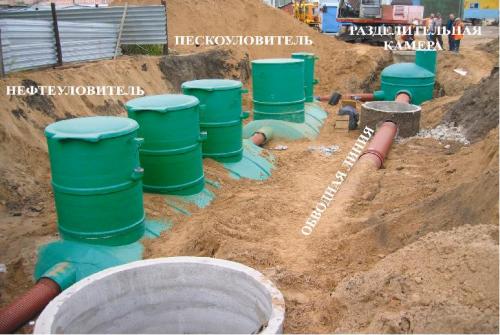

Процесс обратной засыпки

Процесс обратной засыпки

  1. производится конечная засыпка грунта и укладывание снятого дерна.

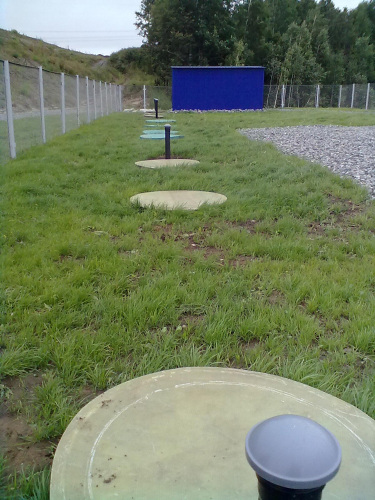

Готовые очистные сооружения

Готовые очистные сооружения

Все работы по установке ливневых очистных сооружений надо проводить аккуратно и внимательно. Любая погрешность может привести к неработоспособности системы и подтоплению и загрязнению участка дождевыми или талыми водами.

В зависимости от анализа дождевых вод и интенсивности осадков в регионе подбирается оборудование для локального ливневого очистного сооружения. Обязательными элементами очистки дождевых вод являются аккумулирующая емкость, фильтр — пескоуловитель и сорбционный колодец. Проект сооружения желательно разрабатывать совместно с профессионалами. Система очистки требует постоянного контроля и своевременного обслуживания. Контроль можно вести визуально или специализированными датчиками, сигнализирующими о необходимости очистки.
