Как рассчитать, выбрать и установить ливневые (дождевые) лотки

Основная функция ливневой канализации заключается в отведении дождевых или талых вод с определенной территории, например, с приусадебного участка, окружающего загородный дом. Главными элементами сети дождевой канализации являются ливневые лотки, предназначенные для сбора и отвода излишков жидкости. О выборе подходящего изделия и его установке пойдет речь в этой публикации.

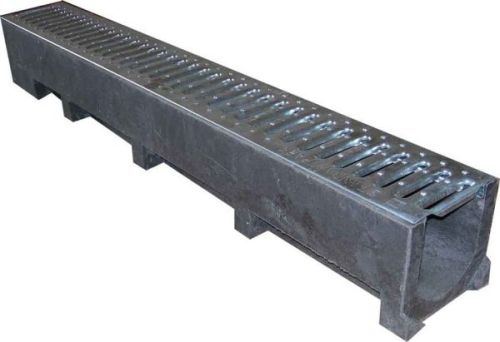

Ливневый лоток поможет вывести лишнюю влагу за пределы участка

Ливневый лоток поможет вывести лишнюю влагу за пределы участка

Виды ливневых лотков

В зависимости от материала, из которого изготавливаются лотки для водоотвода, последние можно разделить на:

  • металлические лотки;
  • бетонные или железобетонные лотки;
  • пластиковые дождевые лотки;
  • композитные лотки.

Каждый вид водоотводного лотка может быть закрыт специальной решеткой, придающей всей канализационной системе эстетический вид.

Лотки для ливневой канализации, изготовленные из определенного материала, обладают своими преимуществами и недостатками.

Металлические лотки

Лоток для дождевой воды может быть произведен из металла. К такому приспособлению предъявляются жесткие требования в отношении:

  • толщины металла;
  • толщины и прочности защитного от коррозии слоя.

Примером металлического лотка может служить водоотвод, изготовленный из чугуна.

Лотки водоотводные чугунные имеют большой вес, и устанавливать их придется с помощью техники. К тому же лотки водоотводные стальные имеют высокую стоимость. Поэтому в современном строительстве предпочитают использовать другие материалы для производства ливневой системы канализации, а чугун и сталь применять для изготовления красивых и прочных крышек – решеток для ливневых лотков.

Решетки из металла обладают высокой прочностью

Решетки из металла обладают высокой прочностью

Бетонные лотки

Бетонные или железобетонные ливневые лотки отличаются:

  • малой стоимостью;
  • высокой устойчивостью к агрессивным видам сточных вод;
  • долговечностью;
  • хорошей проходимостью.
Бетонные дождевые лотки с металлическими решетками

Бетонные дождевые лотки с металлическими решетками

Существенным недостатком бетонных лотков является их большой вес. Чтобы их транспортировать и установить потребуется специальная подъемная техника.

Большинство современных компаний изготавливает бетонные ливневые лотки стандартных размеров:

  • длина – 1000 мм;
  • ширина – от 100 до 500 мм;
  • высота – 90-760 мм.

Наиболее часто такие изделия применяются при обустройстве дождевой канализации около автомобильных дорог. Лоток дорожный водоотводный, сделанный из бетона, способен выдерживать сильную нагрузку, производимую автотехникой.

Бетонные ливневые лотки устанавливаются в местах, где на них налагается существенная нагрузка и отсутствует потребность соблюдения эстетичного вида.

Пластиковые лотки

Пластиковые ливневые лотки изготавливаются из различных видов пластика — полиэтилена низкого давления или пропилена. Эти вещества достаточно легкие. Транспортировать и устанавливать пластиковые дождевые лотки можно своими руками.

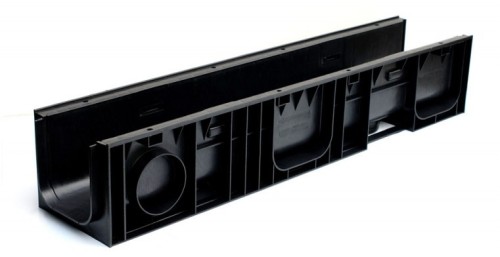

Пластиковый лоток легко транспортировать и монтировать

Пластиковый лоток легко транспортировать и монтировать

В большинстве случаев пластиковые ливневые канализационные системы используются в загородных домах или на территории парков.

Размеры пластиковых лотков могут быть абсолютно разными. Простота их изготовления позволяет выпускать водоотводы различных габаритов. По желанию заказчика лотки могут производиться и в разных цветах.

Пластиковые изделия менее долговечны по сравнению с бетонными, но имеют более высокую проходимость. Этот аспект достигается за счет гладкости применяемого материала.

Пластиковый лоток для дождевой воды менее всего подвержен возникновению засоров.

Композитные лотки

Композитные лотки водоотводные изготавливаются из:

  • полимербетона (материал состоит из пластика и бетона);
Полимербетонный ливневый лоток

Полимербетонный ливневый лоток

  • полимерпесчанника (материал образуется при смешении прочного пластика, песка и добавочных соединений).
Дождевой лоток из полимерпесчанника

Дождевой лоток из полимерпесчанника

Лоток для дождевой воды, изготовленный из любого вида композитного материала, обладает главными качествами пластиковых изделий и повышенной прочностью.

Фирмами выпускаются изделия длиной 1000 мм, шириной 70 мм – 300 мм. Высота лотка может варьироваться в зависимости от пожеланий заказчика.

Выбор ливневых лотков

Любую канализационную систему надо спроектировать. Имея определенные навыки сделать это можно самостоятельно, но целесообразнее обратиться за помощью к специалистам.

При выборе дождевых лотков надо учесть:

  • вес и размеры водоотводных лотков;
  • особенности материала, из которого они изготовлены;
  • высоту дождевых лотков. На этот фактор влияет предполагаемое количество ливневых вод, которые необходимо отвести с участка.

Для строительства ливневой канализации на приусадебных участках, в парках или зонах отдыха, причем в местах, где не ездят автомобили, применяются различные вариации пластиковых лотков. Если ливневка прокладывается около автодорог, в промышленных зонах или в аэропортах, то используются более прочные бетонные лотки.

Расчет лотка

Ливневые лотки с решетками выпускаются со стандартной длиной. Ширина и высота лотка подбирается исходя из количества сточных вод, которые он должен пропускать. Объем сточных вод рассчитывается по формуле:

Q = q20 ∙ F ∙ φ, где

  • Q – расчетная величина (объем воды);
  • q20 – коэффициент, характеризующий объем осадков в регионе установки канализации (данный показатель можно найти в региональных СНиПах);
  • F – площадь участка, для которого планируется отведение ливневых вод;
  • φ — коэффициент водоотведения, зависящий от покрытия, примененного на участке (для участка с асфальтовым покрытием – 0,95; с преобладанием цементного покрытия – 0,85; если на участке земля покрыта гравием, песком или щебенкой, то коэффициент составляет 0,40).

Пренебрегать расчетами не рекомендуется. В противном случае ливневая канализация не будет правильно функционировать и справляться с отводом жидкости в сильные дожди или период обильного таяния снега.

Установка ливневых лотков

Чтобы самостоятельно смонтировать ливневую канализацию и установить пластиковые водоотводные лотки с решетками на своем приусадебном участке, надо следовать следующей инструкции:

  1. В соответствии с проектом канализации в необходимых местах выкопать траншеи под ливневые лотки. Не стоит забывать, что для обеспечения самотечности жидкости ливневая канализация монтируется с соблюдением уклона.

Оптимальный угол наклона одного метра ливневого лотка составляет 10 мм.

  1. Максимально уплотнить нижний слой грунта.
  2. На дно траншеи выложить слой песка, который будет служить в качестве дополнительного дренажа.
  3. Под пластиковый лоток в обязательном порядке делается бетонное основание шириной не менее 100 мм. Целесообразнее из прочного бетона сделать не только основание для пластикового лотка, но и таким же образом укрепить стенки траншеи. В этом случае грунт под воздействием разницы температур не будет сильно надавливать, и как следствие, ломать стенки лотка.
  4. В бетонную «коробку» устанавливается лоток.
  5. Желоб лотка лучше всего закрыть решеткой, чтобы избежать попадания в канализационную сеть мусора крупных размеров. Водоприемная решетка должна находиться на 3 мм – 5 мм ниже уровня земли или земельного покрытия.

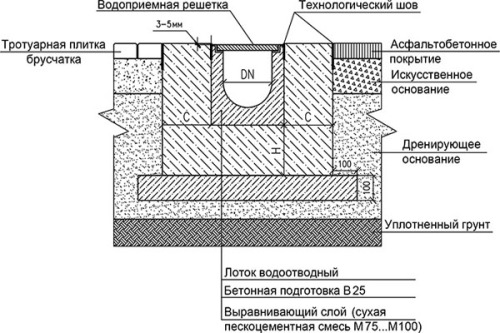

Схема установки лотка из пластика

Схема установки лотка из пластика

Между собой лотки соединяются при помощи специальных пазов, предусмотренных конструкцией. Чтобы не запутаться в схеме установки, на каждом лотке нарисовано направление, по которому должна двигаться вода. Стыки лотков обрабатываются специальным составом – герметиком, для обеспечения их непроницаемости.

Система отвода дождевых вод будет выглядеть приятнее, если каждый лоток закрыть специальной решеткой. Лоток водоотводный с решеткой чугунной, стальной или пластиковой устанавливается по одинаковой схеме.

Если правильно рассчитать размер ливневого лотка, выбрать наиболее подходящий в конкретных условиях материал и установить канализационную ливневую систему по всем правилам, то никакой дождь не сможет затопить приусадебный участок и испортить настроение его обитателей.
