Дренажный насос: схема, принцип работы, характеристики, особенности выбора

Подвальные помещения любого дома, многоквартирного или частного, гарантированно защищены от затоплений, если работа дренажного насоса налажена должным образом. После ливней, прорывов водопроводной сети, из-за засорения дренажной системы нередко именно данная часть здания оказывается затопленной. А это прямой путь к развитию антисанитарной обстановки в доме и к ускорению разрушения фундамента. Ликвидировать разлив воды под силу дренажному насосу. С принципом работы, а также устройством этого оборудования мы и разберемся в нашей статье.

работа дренажного насоса

Дренажные насосы – незаменимы при затоплении

Что отличает дренажный насос от фекального?

мощность дренажного насоса

Дренажный насос способен работать в среде с твердыми частицами

Назначением дренажных насосов является откачивание и отведение воды и стоков с инородными примесями из различных резервуаров: котлованов, шахт, сливных ям, бытовых канализационных трубопроводов, промышленных систем и прочих очистных установок. С их помощью можно выкачивать и отводить фекальные стоки, обслуживая многоэтажные дома, а также воспользоваться оборудованием в случае подтопления подвалов.

Хотя и дренажный, и фекальный насос работают в похожих средах, между ними существует принципиальное отличие – для каждого вида определен допустимый размер твердых примесей в сточных водах. Для дренажных насосов это частицы с диаметром от 3 ÷ 12 мм (в зависимости от модели агрегата) и до 120 мм (данные насосы способны откачивать канализационные стоки больших объемов).

Фекальные насосы функционируют в жидкостях, где либо полностью отсутствуют твердые включения, либо размер их невелик. В связи с такой особенностью оборудование снабжается ножами и другими режущими механизмами, играющими роль измельчителя взвесей. Рабочее колесо насоса может быть полуоткрытым, моноканальным или вихревым.

Виды дренажных насосов

Все дренажные насосы делятся на два основных вида:

  1. поверхностный;
  2. погружной.

Поверхностные насосы

дренажные насосы технические характеристики

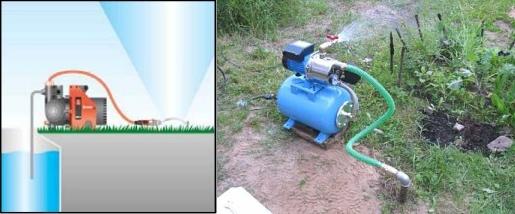

Пример работы поверхностного насоса

Уже из названия понятно, что поверхностный дренажный насос устанавливается на поверхности земли, у кромки сливной ямы. На дно резервуара опускается шланг, через который происходит откачивание отходов. Чтобы насос работал в автоматическом режиме, к рычагу включения подводится поплавковый механизм, который следит за уровнем воды в котловане. Когда стоки начинают подниматься выше конкретной отметки, поплавок поднимается вместе с ними и включает оборудование.

Устройство дренажного насоса предполагает наличие входной трубы, через которую вода засасывается из заполняющейся сточной ямы, и выходной – посредством которой она выводится за ее пределы. Попадание жидкости в двигатель недопустимо, иначе поломка аппарата неизбежна. Поэтому насос должен успевать перекачивать стоки быстрее, чем поднимается их уровень в котловане.

Совет от профессионала: Насосы подводятся к канализационной системе посредством патрубков. Поэтому устанавливая дренажный насос – диаметр канализационной трубы нужно знать с точностью до миллиметров.

Главным преимуществом поверхностных дренажных насосов является их мобильность: оборудование без труда перемещается в необходимое место, а в случае поломки или перебоев в работе ремонт выполняется быстро и легко.

Погружные насосы

схема дренажного насоса

Схема дренажного насоса погружного типа

Если рассматривать погружной дренажный насос – принцип работы будет таким же, но конструкция несколько иная. Во-первых, оборудование опускается в котлован со стоками, а во-вторых, засасывание воды происходит не через входной шланг, а непосредственно насосом – через отверстия в его днище. Дно аппарата защищается сетчатым фильтром, который препятствует попаданию камней и других крупных частиц в импеллер насоса.

Погружной насос включается автоматически при скоплении определенного объема стоков благодаря поплавку или пузырю из пластика. В связи с тем, что оборудование погружается в жидкость, производители снабжают его качественной электроизоляцией, чтобы предупредить возможное замыкание. Применение таких насосов возможно как для бытовых нужд, так и для промышленных, технических, строительных и др.

устройство дренажного насоса

Примеры установки погружных насосов

Основные характеристики дренажных насосов, работающих в жидких средах, это:

  • безопасность при эксплуатации;
  • долговечность и надежность;
  • мощность дренажного насоса, которая напрямую определяет его производительность.

Принцип работы дренажного насоса

Дренажный насос, откачивая стоки, отводит их от здания во внешнюю канализацию или в очистное сооружение, расположенное в стороне от дома. Зачастую местом для установки насосов становится углубление, откуда необходимо откачивание воды.

Для качественной работы насоса содержание волокнистых включений должно быть минимальным, а наибольший размер твердых частиц – не превышать 5 мм. Что касается глубины монтажа, то чем она меньше, тем лучше, ведь в экстренных случаях так легче организовать быстрый доступ к оборудованию.

Стоит заострить внимание на том, что работа дренажных насосов в сточных водах, для которых характерны повышенные температуры, ограничена определенным временем, так как охлаждение мотора происходит путем отдачи тепла в перекачиваемую жидкость. Многие изготовители агрегатов указывают температуру 500 С максимальной. Естественно, существует квалифицированное оборудование, предназначенное для функционирования в специальных, нестандартных условиях, но подробно на нем мы останавливаться не будем.

дренажный насос принцип работы

Принцип движения стоков внутри дренажного насоса

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

  1. Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.
дренажный насос диаметр

Дренажный насос может осушать даже водоем

  1. Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.
характеристики дренажных насосов

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования.

  1. Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.
как выбрать дренажный насос

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.
